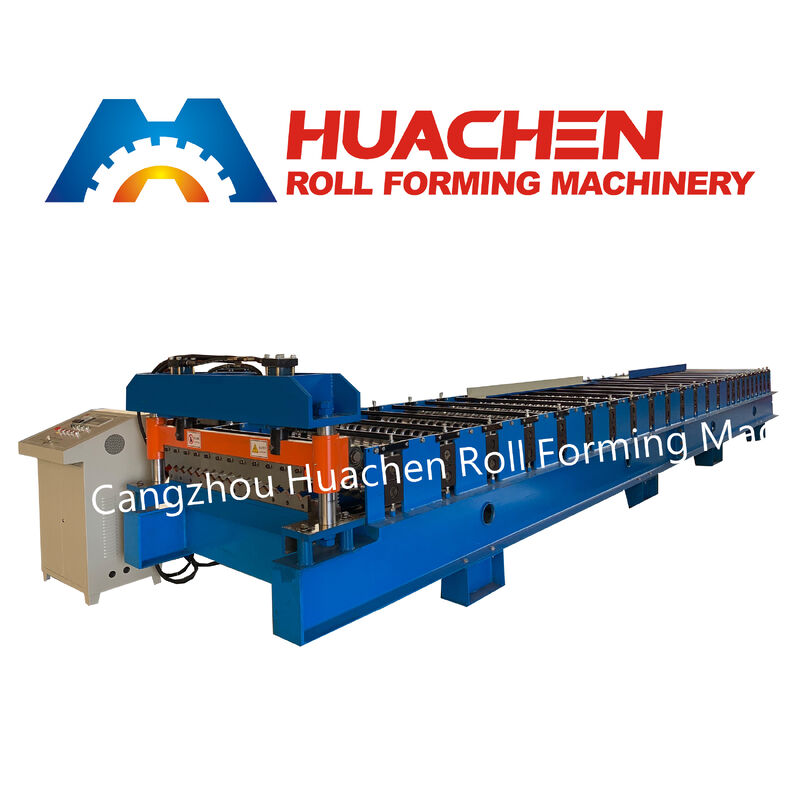

푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계

푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계
푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계 푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계 푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계 푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계 푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계

큰 이미지 :  푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계

제품 상세 정보:
원래 장소: 중국
브랜드 이름: HC
인증: CE
모델 번호: 18-735-1200
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 40GP 컨테이너
배달 시간: 30일
지불 조건: 신용장, 티/티
공급 능력: 달 당 60 세트

푸타이 금속판 타일 제조 기계 천장 벽 패널 롤 형성 기계

설명
패널 두께: 0.3-0.6mm 모터 파워: 4+4KW
기계 프레임: 350H빔 절단 방법: 유압절단
데코일러 유형: 유압절단 롤러 재질: 45# 강철
기계 유형: 롤 성형 기계 생산능력: 15-20m/분

제품 개요 HC 18-735-1200 롤 포밍 기계는 건축용 금속 벽 클래딩 및 선형 천장 패널을 제조하기 위해 설계된 정밀 12개 스테이션 연속 냉간 롤 포밍 시스템입니다. 표준 1200mm 폭 코일을 사전 도장 아연 도금 강판(PPGI), 아연 도금 강판(GI), 및 두께 0.3mm ~ 0.6mm의 알루미늄을 처리하도록 설계되었습니다. 이 라인은 18mm 리브 깊이와 735mm 유효 커버리지 폭을 특징으로 하며 깊은 상호 잠금 측면 겹침을 갖춘 선명하고 견고한 패널을 형성합니다. 350 H-빔 용접 베이스와 Φ70mm 솔리드 샤프트 및 PLC 제어 유압 절단으로 제작되었으며, 상업용 외관 계약업체 및 실내 천장 제조업체를 위해 15~20m/min의 속도로 원활하게 작동합니다.주요 기술 매개변수기술 매개변수표준 사양기계 모델HC 18-735-1200 건축용 벽 및 천장 패널 롤 포머패널 프로파일 치수

리브 높이: 18mm | 유효 커버리지 폭: 735mm

입력 코일 폭 1200mm (표준 국제 코일 폭)
시트 두께 범위 0.3mm – 0.6mm
호환 코일 재료 사전 도장 아연 도금 강판(PPGI), 아연 도금 강판(GI), 알루미늄
성형 스테이션 12개의 정밀 롤러 스테이션
롤러 재질 및 처리 45# 단조강, CNC 정밀 선반 가공, 담금질 및 경질 크롬 도금
주 샤프트 재질 및 크기 45# 솔리드 라운드 스틸, 템퍼링 및 연삭, 직경 Φ70mm
기계 프레임 베이스 350# 구조용 H-빔 용접 섀시
구동 메커니즘 중장비 롤러 체인 및 스프로킷 구동
생산 라인 속도 15 – 20m/min
절단 시스템 자동 유압 후방 절단 시스템
절단 블레이드 재질 Cr12 합금 공구강, 진공 열처리
총 모터 출력 4KW (주 성형 구동) + 4KW (유압 절단 장치)
제어 및 길이 시스템 고정밀 엔코더가 있는 산업용 PLC 터치스크린 제어
전기 표준 380V, 50Hz, 3상 (현지 공장 전압으로 맞춤 설정 가능)
디코일러 구성 수동 디코일러 또는 유압 디코일러
주요 엔지니어링 및 설계 장점 건축용 18-735-1200 상호 잠금 프로파일:
표준 1200mm 코일을 735mm 유효 커버리지 패널로 변환하고 18mm 리브를 사용하여 깊은 측면 겹침과 선명한 그림자 라인을 만듭니다. 이는 바람 소음을 제거하고,
외부 외관의 내후성을 향상시키며, 실내 매달린 천장에 깨끗하고 현대적인 마감을 제공합니다.

12개 스테이션 긁힘 방지 점진적 성형:

  • 12개의 CNC 보정 롤러 스테이션은 18mm 리브와 측면 잠금 가장자리를 부드럽게 형성하며, 섬세한 PPGI 색상 코팅이나 브러시드 알루미늄 표면을 집거나 긁지 않습니다.담금질 및 경질 크롬 도금 45# 강철 롤러: 모든 성형 롤러는 솔리드 45# 강철로 정밀하게 선반 가공되고, 코어 내구성을 위해 열처리되며, 경질 크롬으로 전기 도금됩니다. 이 거울처럼 매끄러운 표면은 건축용 패널의 표면 마킹을 방지합니다.

  • 중장비 350 H-빔 프레임 및 Φ70mm 솔리드 샤프트: 견고한 350mm H-빔 프레임과 Φ70mm 솔리드 강철 샤프트로 제작된 이 기계는 측면 비틀림을 방지하고 긴 건축용 런에 걸쳐 직선적이고 꽉 맞는 패널 조인트를 보장합니다.

  • 프로파일 일치 Cr12 유압 절단 및 PLC 제어: 4KW 유압 스테이션으로 구동되는 맞춤형 연삭 Cr12 강철 절단 다이는 버나 가장자리 플레어 없이 18-735 단면을 깨끗하게 절단합니다. 작업자는 터치스크린 PLC에서 정확한 패널 길이와 배치 수를 프로그래밍합니다.상업 및 건축 응용 분야 세련된 시각적 매력과 높은 구조적 강성을 결합한 18-735-1200 금속 패널은 다음과 같은 용도로 널리 사용됩니다.

  • 상업 및 소매 외관: 쇼핑 센터, 쇼룸 및 사무실 복합 단지를 위한 현대적인 외부 벽 클래딩, 출입구 캐노피 및 파사드 트림.실내 선형 금속 천장 및 소피트: 공항, 교통 허브, 상업 홀 및 청정 작업장의 매달린 음향/장식 천장 및 외부 지붕 오버행.

  • 산업 및 모듈식 구조물: 강철 프레임 건물, 냉장 창고 및 사전 제작된 모듈식 장치의 고품질 외부 사이딩 및 내부 칸막이 벽.공장 보정, 컨테이너 운송 및 애프터 서비스 지원 배송 전에 모든 HC 18-735-1200 롤 포밍 라인은 실제 금속 코일을 사용하여 당사 작업장에서 조립 및 테스트되어 조인트 적합성, 735mm 유효 커버리지 폭 및 PLC 길이 허용 오차를 확인합니다.

모든 노출된 강철 부품에는 방청유가 코팅되어 있으며, 전체 라인은 단일 40GP 컨테이너 내부에 안전하게 고정됩니다. 기초 레이아웃 도면, 영어 작동 설명서, 비디오 시운전 안내, 12개월 보증 및 평생 예비 부품 지원을 제공합니다.

  • 자주 묻는 질문 (FAQ)Q1: 모델 18-735-1200의 숫자는 무엇을 의미하나요?A: 모델 코드는 패널의 정확한 치수를 정의합니다: 18mm 리브 높이, 측면 상호 잠금 후 735mm 유효 커버리지 폭, 그리고 1200mm

  • 입력 강철 코일 폭.Q2: 1200mm 코일 폭과 735mm 유효 커버리지 폭 사이에 차이가 있는 이유는 무엇인가요?A: 추가 재료는 깊고 견고한 건축용 리브와 넓은 상호 잠금 측면 겹침으로 형성됩니다. 이 형상은 735mm 패널에 우수한 평탄도, 높은 풍하중 저항성 및 외부 외관 및 선형 천장에 대한 매끄러운 시각적 조인트를 제공합니다.

  • Q3: 이 기계는 사전 도장 강판(PPGI)과 알루미늄 코일을 모두 처리할 수 있나요?A: 예. 경질 크롬 도금된 45# 강철 롤러는 거울처럼 연마되어 0.3mm–0.6mm PPGI, 아연 도금 강판(GI) 및 알루미늄 코일을 장식 마감을 긁지 않고 부드럽게 성형합니다.

Q4: 리드 타임, MOQ 및 디코일러 선택은 어떻게 되나요?A: 최소 주문 수량은 1세트이며, 월 생산 능력은 60세트입니다. 표준 제조 및 코일 로드 테스트에는 30영업일이 소요됩니다. 표준 5톤 수동 디코일러 또는 업그레이드된 5톤 유압 디코일러 중에서 선택할 수 있습니다.
