제품 상세 정보:
원래 장소: 중국
브랜드 이름: HC
인증: CE
모델 번호: 18-78-1014
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 40GP 컨테이너
배달 시간: 30일
지불 조건: 신용장, 티/티
공급 능력: 달 당 60 세트

지붕 꿰매면 잎 / 타일 만드는 기계 / 벽 패널

설명
패널 두께: 0.3-0.6mm 모터 파워: 4+4KW
기계 프레임: 350H빔 절단 방법: 유압절단
데코일러 유형: 유압/수동 디코일러 롤러 재질: 45# 강철
기계 유형: 롤 성형 기계 생산능력: 15-20m/분

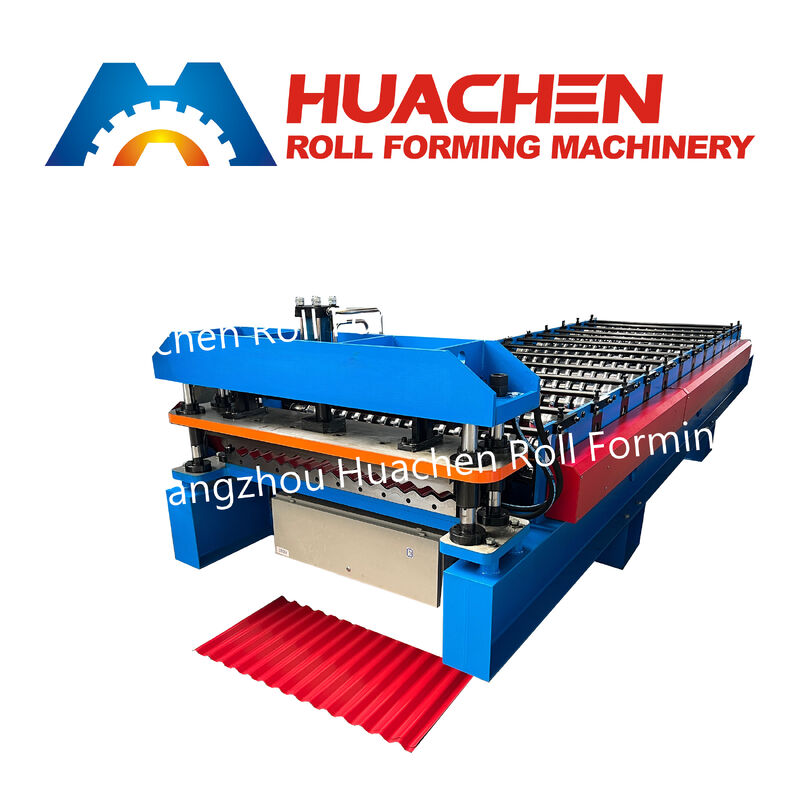

제품 개요 HC 18-78-1014 골함석 롤포밍 기계 는 클래식한 사인파 모양의 금속 시트를 생산하도록 설계된 간소화된 고출력 12개 스테이션 냉간 롤포밍 시스템입니다. 아연 도금 강판(GI), 사전 도장 아연 도금 강판(PPGI), 및 0.3mm ~ 0.6mm 두께의 갈바륨 코일을 처리하도록 설계되었습니다., 이 생산 라인은 18mm 파고, 및 PLC 동기화 유압 절단을 지원하며, 및 1014mm 유효 커버리지 폭 (13개의 파형)을 특징으로 하는 골함석 패널을 형성합니다. 및 PLC 동기화 유압 절단을 지원하며, Φ70mm 솔리드 샤프트, 및 PLC 동기화 유압 절단을 지원하며, 사인파는 시트 전체 폭에 걸쳐 부드럽게 곡선을 이룹니다.주요 기술 매개변수기술 매개변수표준 사양기계 모델HC 18-78-1014 골함석 벽 및 지붕 시트 롤 포머파형 프로파일 사양사인파 | 높이: 18mm | 피치: 78mm | 커버리지 폭: 1014mm입력 코일 폭

1200mm / 1220mm (표준 코일 폭)

재료 두께 범위 0.3mm – 0.6mm
호환 코일 재료 아연 도금 강판(GI), 사전 도장 아연 도금 강판(PPGI), 알루징크
성형 스테이션 12개 롤러 스테이션
롤러 재질 및 공정 45# 단조강, CNC 정밀 선삭, 담금질 및 경질 크롬 도금
주 샤프트 재질 및 직경 45# 솔리드 라운드 스틸, 템퍼링 및 연삭, Φ70mm
기계 프레임 베이스 350# 구조용 H빔 용접 프레임
구동 시스템 중장비 롤러 체인 및 스프로킷 구동
생산 라인 속도 15 – 20 m/min
절단 메커니즘 자동 유압 후방 절단 시스템
절단 블레이드 재질 Cr12 합금 공구강, 진공 열처리
총 모터 출력 4KW (주 성형 구동) + 4KW (유압 스테이션)
제어 및 길이 시스템 로터리 엔코더가 있는 산업용 PLC 터치 스크린 제어
전원 공급 장치 380V, 50Hz, 3상 (현지 산업 전압으로 맞춤 설정 가능)
디코일러 구성 수동 디코일러 또는 유압 디코일러
주요 엔지니어링 및 운영상의 이점 클래식 18-78-1014 사인파 골함석 프로파일:
78mm 피치와 18mm 깊이로 간격을 둔 13개의 부드러운 사인파로, 1014mm 폭의 시트는 모든 방향으로의 강성,
쉬운 측면 겹침 연결, 및 빠른 빗물 배수를 제공하여 아프리카,
라틴 아메리카, 중동,

및 동남아시아 전역에서 가장 수요가 많은 프로파일 중 하나입니다.

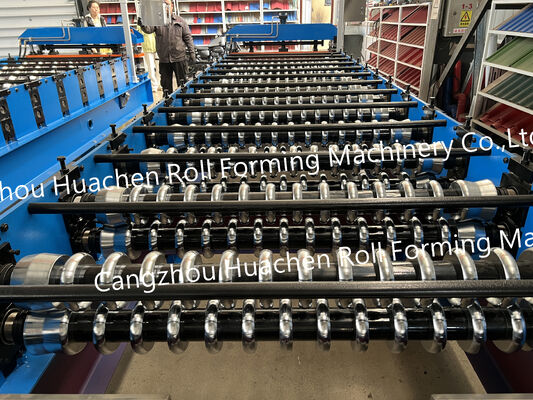

  • 최적화된 12개 스테이션 고효율 레이아웃: 사인파 형상은 날카로운 모서리 없이 굽힘 응력을 고르게 분산시키기 때문에, 12개의 정밀 보정 롤러 스테이션은 기계의 공간, 전력 소비, 및 초기 장비 투자 비용을 줄이면서 완벽한 프로파일 정확도를 달성합니다.담금질 및 경질 크롬 도금된 45# 강철 롤러: 모든 파형 롤러는 솔리드 45# 강철로 CNC 가공되고, 내부 강도를 위해 열처리되며,

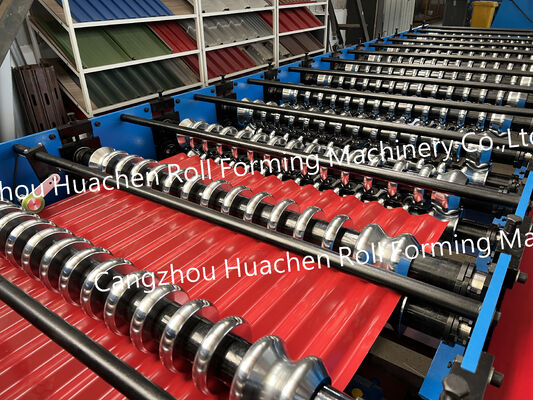

  • 경질 크롬으로 전기 도금됩니다. 이 거울처럼 매끄러운 마감은 0.3mm-0.6mm의 얇은 코일에서 아연 벗겨짐이나 페인트 긁힘을 방지합니다.견고한 350 H빔 프레임 및 Φ70mm 솔리드 샤프트: 중장비 350mm H빔 용접 베이스와 Φ70mm 솔리드 강철 샤프트로 제작되어, 기계의 진동을 제거하고 1014mm 전체 시트 폭에 걸쳐 균일한 18mm 파고를 유지합니다.

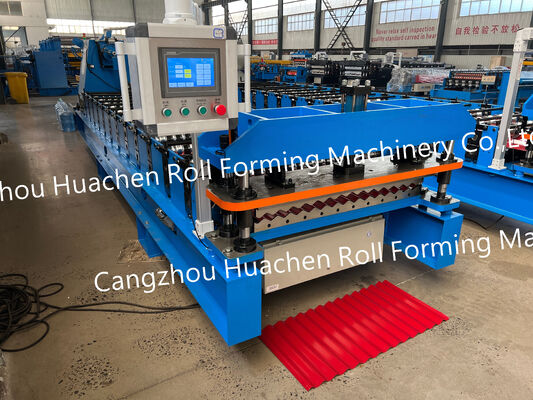

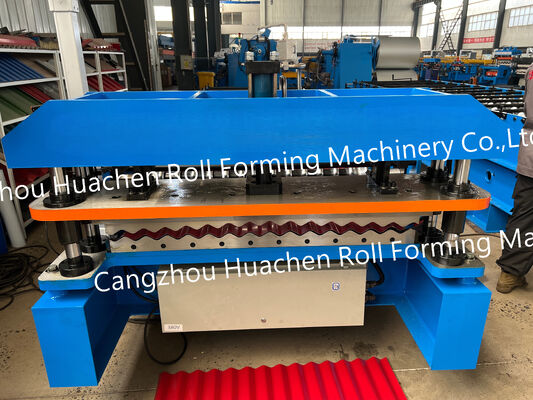

  • 파형 일치 Cr12 유압 절단 및 PLC 제어: 4KW 유압 장치로 구동되는, 맞춤형으로 연마된 Cr12 강철 절단 다이는 정확한 18-78 사인파 곡선과 일치하여 깨끗하고, 버(burr) 없는 가장자리를 생성하며 파형을 평평하게 만들지 않습니다. 작업자는 자동 배치 생산을 위해 터치스크린 PLC에 목표 길이와 수량을 입력합니다.일반적인 건물 적용 분야 가볍고,

  • 운송이 용이하도록 쌓을 수 있으며, 수평 또는 수직 설치에 다용도로 사용할 수 있는, 18-78-1014 골함석 시트는 다음과 같은 용도로 널리 사용됩니다:

  • 산업 및 창고 클래딩: 공장, 작업장, 및 창고 건물의 외부 벽 클래딩, 곡선형 배럴 지붕,

및 내부 칸막이.주거 및 상업용 지붕: 주택 프로젝트, 시장, 및 소매점의 비용 효율적이고,

  • 내후성이 뛰어난 골함석 지붕 시트 및 차양.농업 및 임시 구조물: 축사, 곡물 저장고, 울타리 패널, 및 모듈식 현장 숙소.

  • 공장 보정, 컨테이너 운송 및 기술 지원 선적 전에, 모든 HC 18-78-1014 롤 포밍 라인은 실제 금속 코일로 당사 작업장에서 조립 및 테스트되어 1014mm 유효 커버리지 폭, 18mm 파고, 및 PLC 절단 허용 오차를 확인합니다.

  • 모든 노출된 강철 표면에는 방청유가 코팅되며, 전체 라인은 단일 40GP 컨테이너 내에 안전하게 고정됩니다. 기초 레이아웃 도면, 영어 운영 설명서, 비디오 시운전 안내,

12개월 보증, 및 평생 예비 부품 지원을 제공합니다.자주 묻는 질문 (FAQ)Q1: 모델 18-78-1014의 치수는 무엇을 나타냅니까?A: 모델 코드는 정확한 사인파 골함석 형상을 지정합니다:18mm 파고,78mm 파 피치 (파형 간 중심 거리), 및 1014mm 유효 커버리지 폭 (측면 겹침 후, 78mm의 13개 전체 피치).Q2: 18-78-1014 롤 포밍 기계에 필요한 강철 코일의 폭은 얼마입니까?A:

1014mm의 유효 커버리지 폭을 생산하기 위해,

기계는 0.3mm ~ 0.6mm 두께의 아연 도금 강판(GI), 또는 알루징크의 표준 1200mm 또는 1220mm 폭 코일을 사용합니다. Q3: 깨끗한 사인파 골함석 시트를 형성하기에 12개 스테이션으로 충분합니까?A: 예. 날카로운 90도 굽힘이 필요한 사다리꼴 프로파일과 달리, 사인파는 시트 전체 폭에 걸쳐 부드럽게 곡선을 이룹니다. 12개의 정밀 CNC 가공 스테이션은 스프링백이나 가장자리 물결 없이 정확한 파고를 달성하기에 충분한 성형 패스를 제공합니다.Q4: 리드 타임, MOQ 및 디코일러 옵션은 무엇입니까?

A: 월간 생산 능력은 60세트입니다. 표준 제조 및 코일 로드 테스트는 30 영업일이 소요됩니다. 표준 5톤 수동 디코일러 또는 업그레이드된 5톤 유압 디코일러 중에서 선택할 수 있습니다.
