제품 상세 정보:
|
| 패널 두께: | 0.3-0.6mm | 모터 파워: | 4+4KW |
|---|---|---|---|
| 기계 틀: | 350H빔 | 절단방법: | 유압 절단 |
| 데코일러 유형: | 유압/수동 디코일러 | 기계 유형: | 롤 성형 기계 |
| 롤러 재질: | 45# 스틸 | 생산능력: | 15-20m/분 |

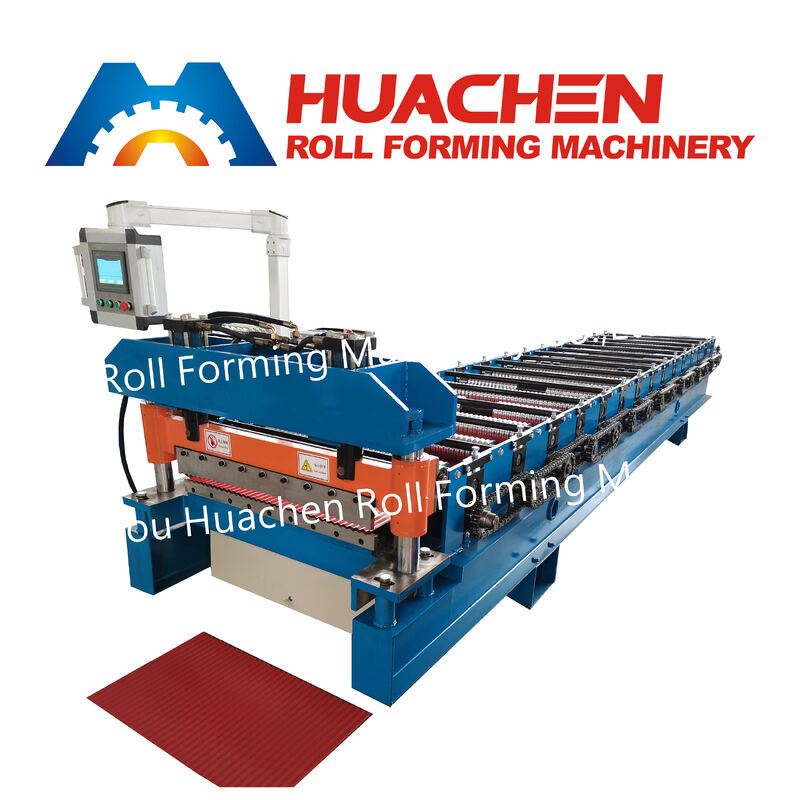

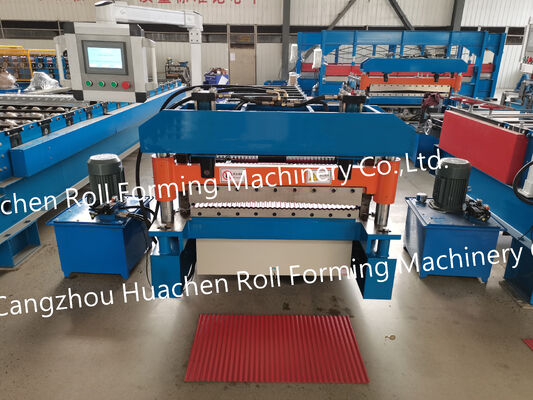

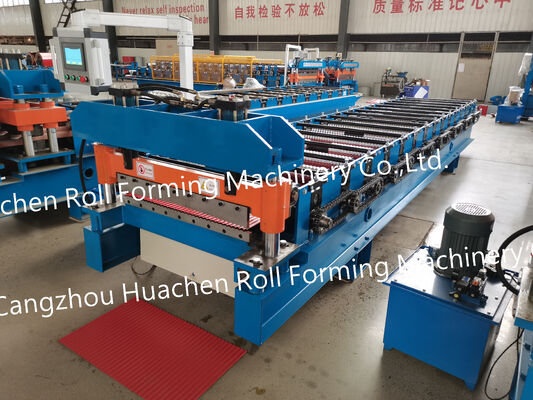

제품 개요 HC 6-25-835-940 롤 포밍 머신은 인기 있는 6개의 리브가 있는 835mm 사다리꼴 금속 클래딩 시트를 생산하도록 설계된 컴팩트하고 고정밀 15개 스테이션 콜드 롤 포밍 시스템입니다. 940mm 너비의 코일 (표준 1000mm 코일에서 슬릿하거나 맞춤 주문)을 아연 도금 강철(GI), 사전 도장 아연 도금 강철(PPGI), 및 두께 0.3mm ~ 0.6mm의 알루미늄을 처리하도록 설계되었습니다. 6개의 대칭 리브, 및 PLC 제어 유압 절단 시스템을 갖추고 있으며,, 및 835mm 유효 커버리지 폭 및 PLC 제어 유압 절단 시스템을 갖추고 있으며, 350 H빔 용접 베이스, Φ70mm 솔리드 샤프트, 및 PLC 제어 유압 절단 시스템을 갖추고 있으며, 지역 건축 자재 공급업체 및 강철 구조물 작업장을 위해 15~20m/min의 속도로 안정적으로 작동합니다.의 겹침 후 유효 커버리지 폭,기술 매개변수표준 사양기계 모델HC 6-25-835-940 사다리꼴 패널 롤 포밍 라인패널 프로파일 사양6개의 리브 | 리브 높이: 25mm | 유효 커버리지 폭: 835mm
입력 코일 폭
| 940mm (슬릿 1000mm 코일 호환) | 시트 두께 범위 |
| 0.3mm – 0.6mm | 호환 코일 재료 |
| 사전 도장 아연 도금 강철(PPGI), 아연 도금 철(GI), 알루미늄 | 성형 스테이션 |
| 15개의 롤러 스테이션 | 롤러 재질 및 마감 |
| 45# 단조강, CNC 정밀 선반 가공, 담금질 및 경질 크롬 도금 | 주 샤프트 재질 및 크기 |
| 45# 솔리드 라운드 스틸, 템퍼링 및 연삭, 직경 Φ70mm | 기계 프레임 베이스 |
| 350# 구조용 H빔 용접 섀시 | 구동 메커니즘 |
| 중장비 롤러 체인 및 스프로킷 구동 | 생산 라인 속도 |
| 15 – 20m/min | 절단 시스템 |
| 자동 유압 후 절단 시스템 | 절단 블레이드 재질 |
| Cr12 공구강, 진공 열처리 | 총 모터 출력 |
| 4KW (주 성형 모터) + 4KW (유압 절단 장치) | 제어 및 길이 시스템 |
| 고정밀 엔코더가 있는 산업용 PLC 터치스크린 제어 | 전기 표준 |
| 380V, 50Hz, 3상 (현지 전원 공급 장치에 맞게 사용자 정의 가능) | 디코일러 옵션 |
| 수동 디코일러 또는 유압 디코일러 | 주요 엔지니어링 및 운영상의 이점 |

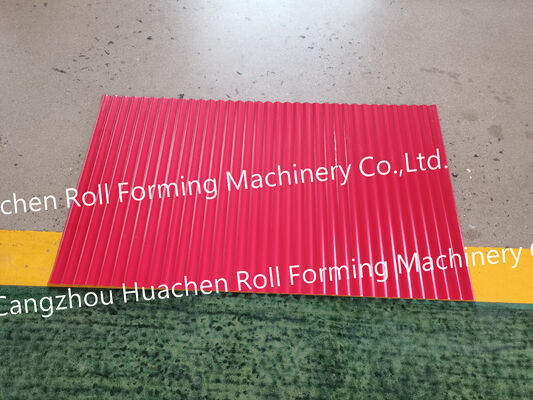

| 클래식 6-25-835-940 건축 프로파일: | 940mm 코일에서 공급되는 835mm 유효 커버리지 폭에 걸쳐 6개의 선명한 25mm 리브가 특징이며, |
| 이 균형 잡힌 프로파일은 깔끔한 시각적 리듬과 안정적인 빗물 배수를 제공하여, | 남미, |
| 동남아시아, | 아프리카, |
및 동유럽 전역에서 표준 사양이 되었습니다.

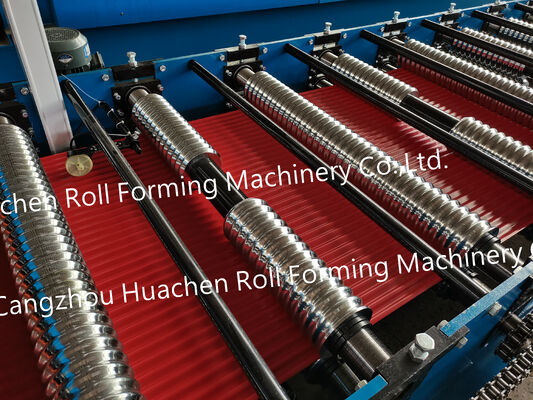

15개 스테이션의 부드러운 점진적 성형: 15개의 정밀 정렬된 성형 스테이션이 점진적인 패스를 통해 6개의 리브를 모두 대칭적으로 형성합니다. 이는 0.3mm–0.6mm PPGI 코일의 시트 캠버링, 가장자리 물결 모양, 또는 페인트 미세 균열을 방지합니다.45# 강철 담금질 및 경질 크롬 롤러: 모든 성형 롤러는 솔리드 45# 강철로 CNC 가공되고,
코어 내구성을 위해 열처리되며, 내마모성을 높이고 거울처럼 매끄러운 패널 표면을 유지하기 위해 경질 크롬으로 전기 도금됩니다.중장비 350 H빔 프레임 및 Φ70mm 솔리드 샤프트: 견고한 350mm H빔 프레임과 Φ70mm 솔리드 강철 샤프트에 구축된 이 라인은 15–20m/min의 연속 생산 중 구조적 진동을 제거합니다.프로파일 일치 Cr12 유압 절단 및 PLC 제어: 4KW 유압 동력 장치로 구동되는 Cr12 강철 절단 다이는 정확한 6개 리브 단면과 일치하여 깨끗하고 버(burr) 없는 절단을 제공합니다. 작업자는 자동 작동을 위해 터치스크린 PLC를 통해 목표 시트 길이와 배치 수량을 설정합니다.
일반적인 건축 응용 분야 가볍고, 현장에서 취급하기 쉬우며, 수직 벽 클래딩과 경사 지붕 모두에 적합한 6-25-835-940 금속 시트는 다음과 같은 분야에 널리 적용됩니다:
산업 및 작업장 건설: 강철 프레임 작업장, 공장,
및 창고의 외부 벽 사이딩, 내부 칸막이 벽, 및 지붕 덮개.주거 및 상업용 건물: 자동차 차고,
소매점, 캐노피, 및 경사 지붕 주택 개조.조립식 및 농업용 구조물: 모듈식 컨테이너 주택,
현장 사무실, 농장 창고, 및 가축 보호소.공장 보정, 컨테이너 운송 및 기술 지원 배송 전에 모든 HC 6-25-835-940 롤 포밍 라인은 835mm 유효 폭, 25mm 리브 높이,
및 PLC 길이 정확도를 확인하기 위해 당사 작업장에서 전체 코일 로드 테스트를 거칩니다. 모든 노출된 강철 부품은 녹 방지 오일로 처리되고 단일 40GP 컨테이너 내부에 단단히 고정됩니다. 기초 레이아웃 도면, 영어 운영 설명서,
비디오 시운전 안내, 12개월 보증, 및 평생 예비 부품 공급을 제공합니다.자주 묻는 질문(FAQ)Q1: 모델 6-25-835-940의 숫자는 무엇을 의미하나요?
A: 모델 코드는 정확한 패널 기하학적 구조를 정의합니다:6개의 사다리꼴 리브,25mm의 리브 높이,835mm의 겹침 후 유효 커버리지 폭, 및 940mm의 입력 강철 코일 폭.Q2: 이 기계에 940mm 코일은 어디서 조달하나요?A: 940mm는 많은 국제 시장에서 표준 코일 폭이며,
표준 1000mm 또는 1250mm 마스터 코일을 슬릿하여 쉽게 얻을 수 있습니다.
당사의 15개 스테이션 라인은 0.3mm ~ 0.6mm 두께의 아연 도금(GI) 및 사전 도장(PPGI) 코일을 모두 처리합니다.A: 네. 표준 생산 일정을 위한 비용 효율적인 5톤 수동 디코일러, 또는 고출력 공장에서 더 빠른 코일 로딩을 위한 옵션 5톤 유압 디코일러(자동 코일 카 포함)를 제공합니다.Q4: 리드 타임, MOQ 및 보증 정책은 무엇인가요? A: 최소 주문 수량은 1세트이며, 월간 생산 능력은 60세트입니다. 표준 제조 및 공장 테스트에는 30영업일이 소요됩니다. 모든 기계에는 12개월 보증 및 평생 예비 부품 가용성이 포함됩니다.
