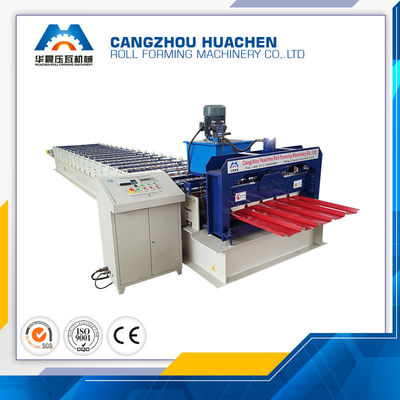

제품 상세 정보:
|
| 자료: | PPGI GI | 수용 인원: | 20m/min |
|---|---|---|---|
| 기계 무게: | 4.5T | 롤러: | 45# 강철 |
| 유형: | 기계를 형성하는 기계/지붕 장 목록을 형성하는 강철 자동적인 지붕 목록이 0.15mm-0.4mm에 의하여 직류 전기를 통했습니다 | 커팅 블레이드: | Cr12 |
| 하이 라이트: | 기계를 형성 기와 롤,기계 냉간 성형 롤 |
||
1. 5 톤 설명서 decoiler
2. Feeding→pre-cutting→forming station→Post 절단 체계
3. 밖으로 설명서는 탁상에 놓습니다
4. 유압 역
5. 통제 책상
6. 한가한 부품표
단면도, 배치 & 생산 교류:
단면도의 물자: Q195, Q235, GI 또는 색깔 강철
간격 범위: 0.4-0.6mm
코일 폭: 1250mm
고도: 25±1의 효과적인 폭: 1100±6mm
완제품 길이: 500 mm에서 (적어도) 12' 000 mm에
기계의 배치 (참고를 위해서만, 정확하게 사람은 확인한 순서 후에 20 일에 고객에게 보냅니다 일 것입니다)
고객 요구에 작동 방향 기초:
수동 decoiler→ Feeding→roll forming→pressing→post 절단 →out 테이블
|
1: 5T 설명서 decoiler
|
|
|
차원
|
1700mm*1000mm*800mm
|
|
먹이기의 폭
|
1250mm
|
|
기능
|
5 톤
|
|
간 직경
|
480mm-570mm
|
|
형태는의 &fight를 확장합니다
|
안 설명서에 의하여 &fight를 확장하십시오
|
|
먹이기의 방법
|
수동
|
|
색깔
|
파랑 (또는 고객 요구에 기초)
|
|
양
|
1
|
|
2: Feeding→roll 형성
|
|
|
형성 롤러와 flattener에 그것의 입장에 지구의 옆 운동을 방해하는 충분한 길이의 조정가능한 센터.
|
|
|
먹이는 유형
|
조정가능한
|
|
먹이는 폭
|
1250mm
|
|
입구와 가이드 롤러
|
물자는 SAE1045의 크롬을 가진 HRC48-52° 표면입니다
|
|
양
|
1
|
|
단면도 형성
|
|
|
단면도의 물자
|
Q195, Q235, GI 또는 색깔 강철
|
|
간격 범위
|
0.4-0.6mm
|
|
주발동기 힘
|
5.5kw의 AC 모터, 주요 기계 (상표의 안쪽에 모터: 중국의 Guomao)
|
|
기계 전압, 빈도, 단계
|
380의 볼트, 50 Hz, 3Phase
|
|
목록 역
|
(마지막 디자인을 일치하는) 대략 11의 역
|
|
롤러 물자
|
크롬을 가진 ASTM1045 크롬에 의하여 도금되는 표면, CNC,
|
|
갱구 직경
|
¢70mm 물자: 냉각하고 부드럽게 하기를 가진 SAE1045
|
|
속도를 형성하는 기계 목록
|
2-4m/min
|
|
전송
|
사슬에 의하여, 1 인치
|
|
이전 목록에는 기초에 있는 수평하게 하를 조정하기 위하여 놀이쇠를 수평하게 하기를 위한 있습니다
|
|
|
기계 기본 구조는 H 광속 용접 강철을 채택합니다
|
|
|
기계를 형성하는 주요 목록에서 아무 기능상실나 일어나는 경우에 긴급 정지를 위한 2개의 단추를 비치하십시오.
|
|
|
기계는 역으로 금속 벽을 채택합니다
|
|
|
사고를 피하기 위하여는, 드라이브 부속 전부는 보호합니다 덮개를 채택합니다
|
|
|
기계의 색깔
|
파랗고와 노란 (또는 고객 요구에 기초)
|
|
양
|
1
|
|
체계를 누르기
|
|
|
형성 후에 누르기
|
필수 길이에 형성하는 목록 후에 장을 누르십시오
|
|
유압 드라이브는 절단을 가진 동일한 유압 단위를 이용합니다
|
|
|
형의 물자
|
Cr12의 58-62 HRC 경도
|
|
유압에 의하여 누르기, 5.5KW
|
|
|
일 압력
|
조정가능한 12Mpa
|
|
길이의 포용력
|
+/- 각 조각 완제품을 위해 1.5mm
|
|
양
|
1
|
|
포스트 절단 체계
|
|
|
형성 후에 자르기
|
필수 길이에 형성하는 목록 후에 장을 자르십시오
|
|
유압 드라이브는 체계를 누르기를 가진 동일한 유압 단위를 이용합니다
|
|
|
잎의 물자
|
Cr12의 58-62 HRC 경도
|
|
유압, 5.5KW에 의하여 절단 힘
|
|
|
일 압력
|
조정가능한 12Mpa
|
|
길이의 포용력
|
+/- 각 조각 완제품을 위해 1.5mm
|
|
양
|
1
|
|
3: 산출 테이블:
|
|
|
구조
|
관에 의하여 용접
|
|
크기
|
대략 1.0m long*1.0mwide*0.9mhigh
|
|
누구든개는 어떤 지원 롤러로 밖으로 탁상에 놓습니다
|
|
|
후원자 롤러
|
크롬을 가진 ASTM 1045년
|
|
롤러의 직경
|
55mm
|
|
색깔
|
파란
|
|
양
|
2units
|
|
4: 유압 역
|
|
|
수력
|
5.5kw
|
|
일 압력
|
조정가능한 12Mpa
|
|
솔레노이드 벨브
|
2개 그룹 (1 포스트 절단을 위해 누르기를 위해 1)
|
|
유압 기름
|
46# 유압 기름
|
|
색깔
|
파랑 (또는 고객 요구에 기초)
|
|
양
|
1
|
|
5: 통제 책상
|
|
|
단면도 길이와 양의 풀그릴 조정
|
|
|
절단 프로그램의 완료가 제공된 후에 장비의 자동적인 멈추기
|
|
|
운영 체계 언어
|
영어와 중국어
|
|
전압, 빈도, 단계
|
380의 볼트, 50 Hz, 3Phase
|
|
길이 & 양을 통제하기 위하여 사용되는 컴퓨터
|
기계는 길이에 자동적으로 자르고 정지 필요한 경우 양은 달성됩니다
|
|
길이 부정확은 쉽게 수정될 수 있습니다.
|
|
|
제어반
|
단추 유형 스위치와 터치스크린
|
|
길이의 단위
|
(제어반에 전환되는) 밀리미터
|
|
PLC 상표
|
Panasonic
|
|
빈도 변환기 상표
|
Yaskawa
|
|
터치스크린
|
대만 Weinview
|
|
색깔
|
회색
|
|
양
|
1
|
