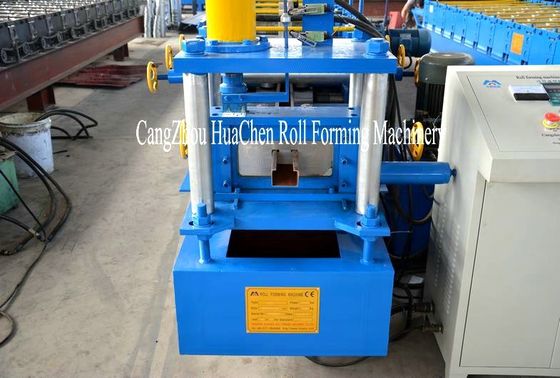

강철 Ｃ 모양이 형성된 중도리를 위한 활성화한 / 탄소강 Ｃ 중도리 롤 성형기

C Purlin Roll Forming Machine의 주요 사양

• 재질: GI, 탄소강
• 재료 두께: 1.5-3.0mm
• 기계 직경: 약 11500x1500x1300mm(LXWXH)
• 기계 무게: 약 10 톤
• Decoiler: 수동 또는 유압 decoiler (고객이 선택할 수 있음)
• decoiler의 무게 수용량: 5 톤
• 성형 스테이션: 14
• 기본 축: 75mm 직경
• 성형 속도: 0-15m/min
• 구동 방식: 1.5' 체인 트랜스미션
• 롤러 재질: GCr15 스틸, 담금질 및 가열 공정
• 주전원: 15KW
• 수력: 11KW
• 펀칭: 유압 펀칭
• 전기 제어: 터치스크린이 있는 PLC 주파수 제어 시스템
• PLC: 파나소닉 브랜드
• 인코더: OMRON 브랜드
• 변환기: PANASONIC 브랜드

프로필 도면

작업 흐름
Decoiler --- 공급 및 레벨링 --- 롤 성형 --- 펀칭 --- 길이에 맞게 절단 --- 테이블 런 아웃

주요 구성품

• Decoiler ----------------------------------------------------------- 1개
• 공급 및 레벨링 -------------------------------- 1 단위
• 메인 롤 성형기 ------------------------ 1 Unit
• 유압 펀칭 장치 ----------------------- 1 단위
• 유압 절단 장치 --------------------------- 1 Unit
• 유압 스테이션 ----------------------------------- 1개
• PLC 컴퓨터 제어 --------------------------- 1개
• 출력표 ------------------------------------------ 1개

애플리케이션

C 도리, c 모양의 도리, c 채널, 립 채널, c 섹션, c 프로파일, c 모양, 강철 c 도리, c 도리 강철 구조

우리의 장점

• 고품질
• 믿을 수있는
• 튼튼한
• 합리적인 가격
• 서비스 후 좋은
• 1 년간 품질 보증
• 10년 이상의 경험
