제품 상세 정보:
|
| 패널 두께: | 0.3-0.6mm | 모터 파워: | 4+4KW |
|---|---|---|---|
| 기계 틀: | 350H빔 | 절단 방법: | 유압 절단 |
| 사로 러: | 유압/수동 디코일러 | 롤러 재질: | 45# 스틸 |
| 기계 유형: | 롤 성형 기계 | 생산능력: | 15-20m/분 |
| 색상: | 블루(맞춤형) |

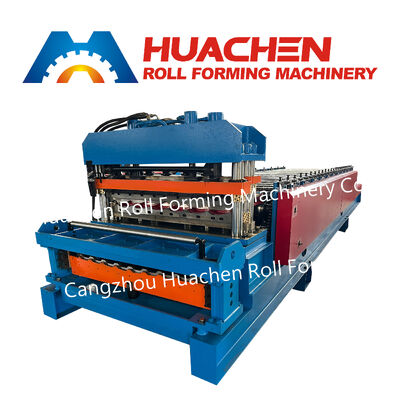

웨이브형 컬러 타일 지붕 패널 성형기 / 이중층 타일 제조기
최대한의 공간 효율성과 다목적 제조를 위해 설계된 당사의 중장비 이중층 지붕 타일 롤 성형기는 두 개의 독립적인 생산 라인을 하나의 컴팩트한 프레임에 통합합니다. 이를 통해 제조업체는 롤러 도구를 변경하지 않고도 웨이브형 컬러 지붕 패널과 사다리꼴 시트라는 두 가지 고유한 타일 프로파일을 생산할 수 있습니다.
국제 CE 표준 인증을 받은 이 자동 성형 시스템은 고정밀 45# 강철 담금질 롤러와 견고한 체인 드라이브를 사용하여 15-20m/min의 안정적인 생산 속도와 우수한 구조적 강성을 달성합니다.
주요 장점 및 엔지니어링 우수성

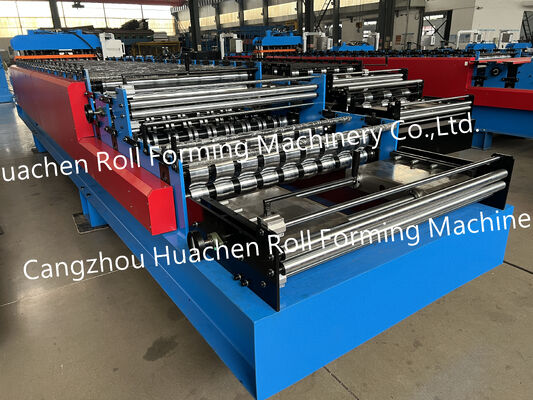

듀얼 프로파일 공간 절약 설계: 하나의 기계 프레임에 상단 및 하단 성형 스테이션을 결합하여 공장 공간 요구 사항을 효과적으로 절반으로 줄이고 장비 투자 비용을 절감합니다.

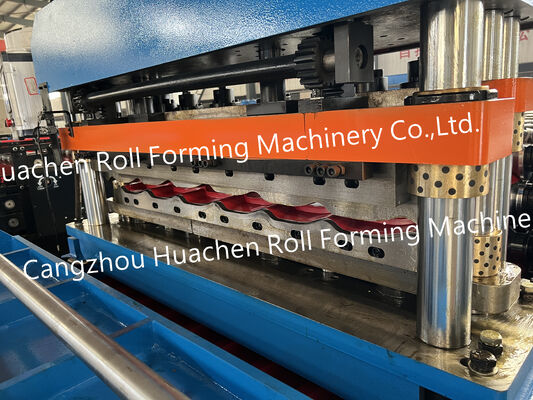

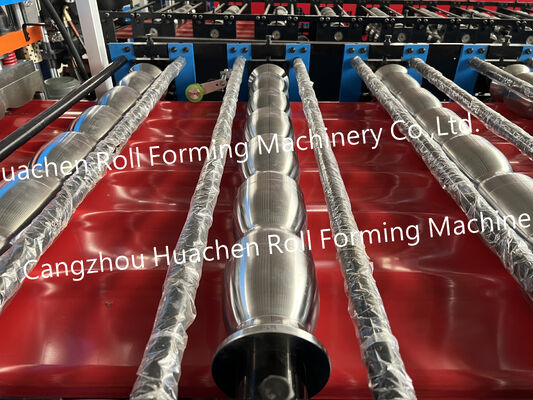

고정밀 담금질 롤러: 45# 강철 롤러에 하드 크롬 도금 및 Φ70mm 솔리드 샤프트를 사용하여 장기간의 내마모성, 정확한 웨이브 형상 및 부드러운 시트 공급을 보장합니다.
내구성 있는 Cr12 유압 커터: 정밀한 Cr12 금형 강철 절단 칼날을 장착하여 프로파일 변형 없이 깨끗하고 버(burr) 없는 절단 후 처리를 제공합니다.
견고한 산업용 프레임: 350 H-빔 강철 섀시를 기반으로 제작되어 고속 연속 작업 중 진동을 제거합니다.
기술 사양
| 매개변수 | 사양 세부 정보 |
| 기계 유형 | 이중층 지붕 시트 롤 성형기 |
| 상단 레이어 스테이션 | 12개의 성형 스테이션 |
| 하단 레이어 스테이션 | 15개의 성형 스테이션 |
| 성형 속도 | 15 - 20 m/min |
| 롤러 및 샤프트 재질 | 45# 강철 (담금질 및 하드 크롬 도금) |
| 샤프트 직경 | Φ70mm 솔리드 샤프트 |
| 커터 재질 | Cr12 금형 강철 |
| 구동 시스템 | 중장비 체인 드라이브 |
| 기계 프레임 | 350 H-빔 구조용 강철 |
| 모터 출력 | 4kW 메인 모터 + 4kW 유압 스테이션 |
| 전압 표준 | 380V / 50Hz / 3상 (맞춤 설정 가능) |
| 적합한 원자재 | 0.3 - 0.6mm (PPGI, GI, 알루미늄 코일) |
산업 응용 분야
이 기계에서 생산되는 듀얼 프로파일 시트는 다양한 구조용 강철 및 건축 응용 분야에 이상적입니다.
산업 및 상업용 지붕: 내구성이 뛰어난 웨이브 프로파일 강철 지붕이 필요한 대형 공장 작업장, 창고 및 물류 센터.
주거 및 건축용 지붕: 컬러 웨이브형 또는 골함석 타일을 사용하는 현대식 주택, 빌라 및 농업용 창고.
벽 클래딩 및 울타리: 외부 벽 패널 및 둘레 울타리에 사용되는 다목적 골함석 시트.
품질 보증 및 글로벌 서비스
출하 전 검사: 모든 기계는 포장 전에 고객의 재료 사양을 사용하여 100% 전체 부하 시험을 거칩니다.
맞춤 설정 및 제어: 요청 시 PLC 다국어 터치 스크린 시스템 및 유압 디코일러를 사용할 수 있습니다.
애프터 서비스 지원: 포괄적인 기술 지도, 현장 설계 레이아웃 지원 및 전 세계 특급 예비 부품 교체.
