철판 제조 기계, 금속 지붕 패널 형성 기계, 타일 제조 기계

주요 기술 매개 변수

제품 개요

월 패널 롤 형성 기계는 다양한 건설 응용 프로그램에서 사용되는 벽 패널 제조를 위해 설계 된 매우 효율적인 산업 솔루션입니다.이 견고한 장비는 일관된 정확성과 속도를 제공합니다, 고품질의 건설 재료를 생산하려는 대규모 생산 시설에 이상적입니다.

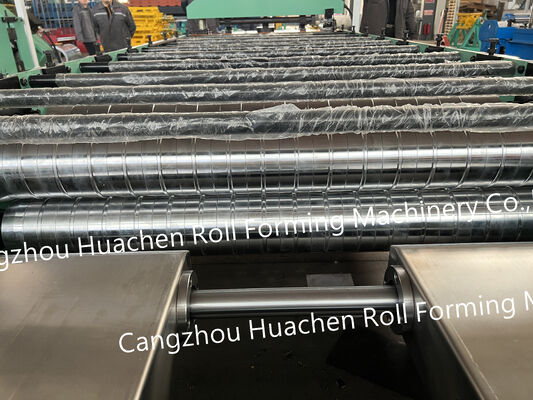

롤 형성 과정

기계는 사용9 개의 롤러 스테이션들어오는 강철판을 필요한 지붕 프로필로 점차적으로 형성하기 위해서요.

구매자 입장에서는, 롤러 스테이션 수를 특정 타일 디자인에 맞추는 기계에 중요한 포인트입니다.필요한 프로파일은 적절한 형성 구성을 결정하기 전에 확인되어야 합니다..

구조 구성 요소

롤러와 샤프트는45# 강철,소화 및 접착처리 과정으로 지정됩니다. 형성 섹션은Φ70mm 축.

이 사양은 함께 롤 형조 부서의 기본 기계적 구성을 정의하고 장비 비교를 위한 측정 가능한 정보를 제공합니다.

드라이브 및 절단 구성

A체인 드라이브전력 전송에 사용되며, 절단 시스템은CR12 절단기.

The drive method and cutter material are part of the machine's overall configuration and should be reviewed alongside the forming stations and shaft specifications when evaluating roofing roll forming equipment.

작동 속도

기계는 정해진 작동 속도15~20m/min.

이 수치는 생산 계획에 대한 기준으로 사용될 수 있습니다. 실제 생산 상황은 선택 된 프로필, 원료 및 운영 조건에 따라 다를 수 있습니다.

전기 요구 사항

장비는 다음과 같이 구성됩니다.총 전력 4+4 kW그리고380V / 50Hz / 3단계전원 공급

사용 가능한 전기 인프라는 설치 전에 지정된 기계 요구 사항에 호환성을 보장하기 위해 검사되어야합니다.

사용 할 수 있는 곳

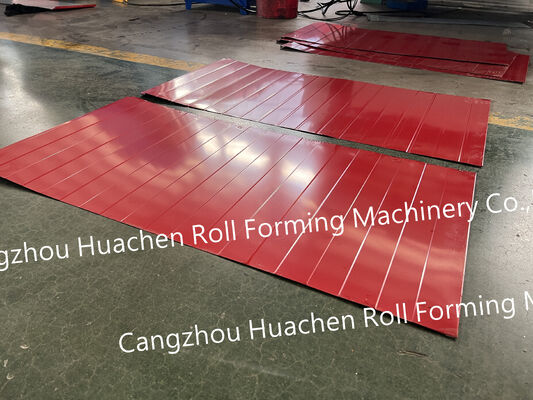

의9 스테이션 컬러 스틸 타일 롤 형성 기계색상의 강철 지붕 타일 프로파일을 지속적으로 형성하는 애플리케이션을 위해 설계되었습니다.

가능한 응용 분야는 다음과 같습니다.

• 컬러 스틸 타일 생산
• 금속 지붕 프로필 조립
• 철강 지붕재 제조
• 지붕 잎 프로필 생산
• 건물 지붕 재료 가공

특정 제품에 대한 기계의 적합성은 필요한 프로파일과 해당 기계 구성에 달려 있습니다.

구매자를 위한 선택 참조

선택 할 때컬러 스틸 타일 롤 형성 기계, 포밍 스테이션의 수는 별도로 고려되어서는 안 됩니다. 구매자는 셰프트 지름, 롤러 및 셰프트 재료와 함께 스테이션 구성을 평가해야합니다.절단기 사양, 전송 방법, 형성 속도 및 전기 요구 사항.

이 9개 역 구성의 핵심 데이터는9 개의 롤러 스테이션, φ70 mm 셰프트 지름, 45 # 철강 롤러와 셰프트, 진열 및 접착 처리, CR12 절단기, 체인 드라이브 및 지정 속도 15 ∼ 20 m/min.

기계의 정해진 전력 요구 사항은4+4kW,380V / 50Hz / 3단계전기 공급.
