제품 상세 정보:
|
| 소재 종류: | PPGI / GI | 재료 두께: | 0.3-0.6mm |
|---|---|---|---|
| 재료의 너비: | 1250 밀리미터 | 롤러 스테이션: | 12/22 역 |
| 롤러 및 샤프트 소재: | 45#강철 담금질 및 도금 | 샤프트의 지름: | Φ70mm |
| 커터 재료: | CR12 | 드라이브 유형: | 체인 구동 |
| 속도: | 15m/min | 전체 전력: | 5.5+5.5KW |
| 전압: | 380V 50Hz 3 단계 | ||
| 강조하다: | 1250mm 더블 데크 롤 포밍 머신,체인 드라이브 롤 포밍 머신,체인 드라이브 롤 포밍 장비 |
||
프로드uct 설명
일반적으로 0.3-0.8mm의 두께의 금속 판에 적합합니다. 색상 코팅 철강 판, 젤리화 판 등과 같습니다.다른 장비 모델 사이에는 약간의 차이가 있을 수 있습니다., 적용 가능한 특정 두께 범위는 장비 설명서에 따라 결정해야합니다.
일반적으로 생산 속도는 1분당 8~15m 정도이며, 생산 속도는 모터 전력, 롤러의 수와 지름, 판 두께와 같은 많은 요인에 의해 영향을 받는다.일부 고급 장비 는 최적화 된 설계 및 첨단 전력 시스템 을 통해 더 높은 생산 속도 를 가질 수 있다.
주요 기술 매개 변수
| 소재 | 종류 | PPGI/GI |
| 두께 | 0.3-0.6mm | |
| 너비 | 1250mm | |
| 롤러역s | 12/22 역 | |
| 롤러 및 샤프트 재료 | 45#S텔Q융합 및P래팅 | |
| 셰프트 지름 | Φ70mm | |
| 절단자 재료 | CR12 | |
| 드라이브 유형 | 체인 드라이브 | |
| 속도 | 15m/min | |
| 전체 전력 | 5.5+5.5KW | |
| 전압 | 380V 50Hz 3P가시 | |
작업 흐름
릴링 → 재료 공급 → 롤 포밍 → 절단 → 수집
구성 요소 &기술 매개 변수
이 부분은 코일을 지지하는 데 사용됩니다.
그리고 회전하는 방식으로 코일을 만들죠.
베어링 용량: 5T
내부 지름: 470-530mm
(수요에 따라 조절할 수 있습니다..)
기계가 작동하는 동안 충돌로 인해 기계에 손상을 입지 않도록, 우리는 당신을 위해 브레이크 장치를 설치했습니다.
수압기펌프 스테이션
이 펌프 스테이션의 목적은운전절단 작업을 시작 하려면 절단s.
의수력탱크 사용46# 수압유.
냉각 팬으로 장착된어떤 c한i내부 순환 냉각,오일 펌프 스테이션이 높은 오일 온도에 영향을 받지 않도록작업 중에
소레노이드 밸브 브랜드: Huade
T오우S크레인C통제C아비넷
제어 캐비닛은 자동 및 수동 두 가지 모드가 있습니다모드
대상 잎의 단위 길이그리고 양에 설정 될 수 있습니다t오치스크린
이 시스템은 간단하고 사용하기 쉽습니다.
전기C부위B랜드:
1.VFD:델타
2전단 차단기:델리시
3접촉기:델리시
4릴레이:신링
5PLC:델타
6변압기:델리시

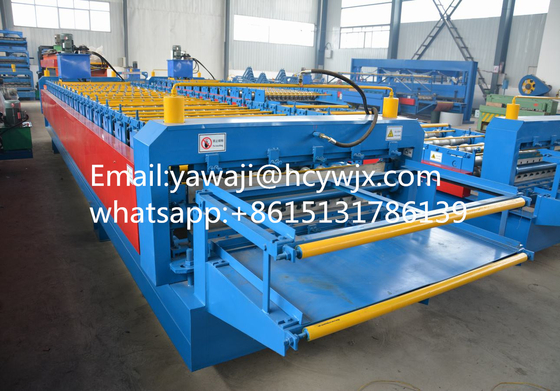

먹이 테이블 & 사전 절단
코일을 올바른 위치에 오게 안내하고가고롤 포밍에부분.
또한수동으로 당기면 절단 Device, 그것은 원할 때 전면 코일을 자르는 것이 편리합니다변화색 또는 두께.

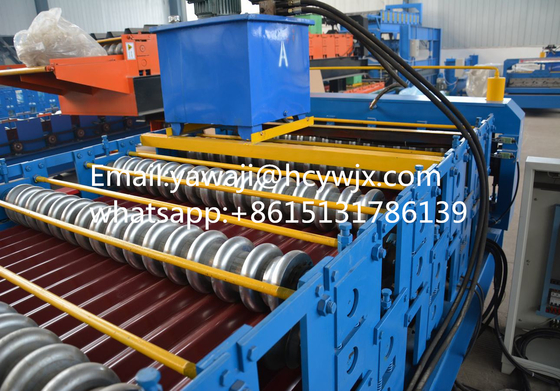

셰프 & 롤러
칼의 재료는 CR12입니다.
형태 를 만들어낸 후, 금속 은 필요 한 길이 의 개별 라이트 로 절단 됩니다. 정밀 절단 은 최종 제품 의 균일성 을 보장 합니다.
제어 시스템의 운영 인터페이스는 간단하고 이해하기 쉽습니다. 운영자는 간단한 훈련을 통해 장비의 작동을 마스터 할 수 있습니다. 터치 화면 또는 운영 패널을 통해,다양한 생산 매개 변수를 쉽게 설정할 수 있습니다., 예를 들어, 크기, 길이, 생산량 등 트라페조이드 타일.
장비의 유지 보수 또한 비교적 간단합니다. 합리적인 구조 설계로 인해 각 구성 요소는 매일 청소에 편리하게 분리 및 교체 할 수 있습니다.유지보수 및 수리 작업.
