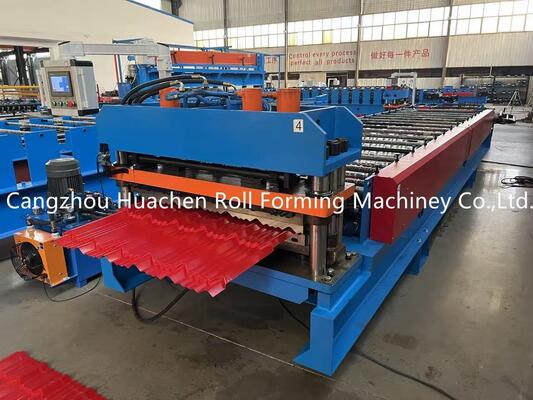

| 매개 변수 | 사양 |
|---|---|
| 소재 종류 | PPGI/GI |
| 두께 | 0.3-0.6mm |
| 너비 | 1000mm, 1200mm |
| 롤러 스테이션 | 12 역 |
| 롤러 및 샤프트 재료 | 45# 강철 소화 및 접착 |
| 셰프트 지름 | Φ70mm |
| 절단자 재료 | CR12 |
| 드라이브 유형 | 체인 드라이브 |
| 속도 | 4m/min |
| 전체 전력 | 5.5 + 5.5 KW |
| 전압 | 380V 50Hz 3단계 |
이 부분은 코일을 지지하고 코일을 회전시키는 데 사용됩니다. 베어링 용량: 5T. 내부 지름: 470-530mm (수요에 따라 조절 할 수 있습니다.)작동 중 충돌로 인한 기계 손상을 방지하기 위한 브레이크 장치가 장착되어 있습니다..
롤 형식을 위해 코일을 올바른 위치로 안내합니다. 색이나 두께가 변할 때 사전 절단을위한 손 당기 절단 장치를 포함합니다.
소재 는 45# 스틸 quenching and Plating 이다. 가공 된 롤러 는 부드럽고 단단 하고, 녹슬 에 저항 하며, 작동 도중 잎 을 긁지 않을 것 이다.
절단 작업에 절단기를 구동합니다. 수압 탱크는 46 # 수압 오일을 사용합니다. 높은 오일 온도 문제를 방지하기 위해 내부 순환 냉각을위한 냉각 팬을 갖추고 있습니다.소레노이드 밸브 브랜드하데
자동 및 수동 모드를 특징으로 한다. 터치 스크린을 통해 목표 시트 길이와 양을 설정 할 수 있습니다. 간단하고 조작하기 쉬운 시스템.
전기 부품 브랜드:
블레이드 및 압축 폼 재료는 CR12입니다. 높은 강도, 우수한 경화성 및 좋은 마모 저항성을 특징으로합니다.
형성 된 제품을 수집합니다. 스크래치없이 제품을 전달하는 것을 촉진하기 위해 롤러가 장착 된 브래킷.
| 부분 | 양 |
|---|---|
| 체인 | 2 세트 |
| 소레노이드 밸브 | 1 세트 |
| 이동 스위치 | 2 세트 |
| 오픈 엔드 프렌치 키 | 2 세트 |
| 헥사곤 프렌치 | 2 세트 |
| 카운터 | 1 세트 |
| 랜치 | 2 세트 |
| 오일 밀봉 | 1 세트 |
(1) 제로 라인이 고정되지 않습니다. 볼트 미터는 200V 이상 정상, 200V 이상은 제로 라인 결함을 나타냅니다.
(2) 비상 정지 버튼 잠금. 풀기 위해 시계 방향으로 회전.
핸드 자동 버튼은 수동 위치에 없거나 손상되었습니다.
(1) 자동 손 손잡이가 자동 위치에 없거나 손상되었습니다. 시작 버튼이 손상되었습니다.
(2) 칼은 상단 또는 상단 및 하단에서 뒤집어지지 않습니다.
(3) 폼은 상위 제한 또는 상위 및 하위 제한에서 역전되지 않습니다.
(4) 데이터 설정 오류
(1) 상한 한계 부적절하게 조정되거나 스위치가 손상되었습니다.
(2) K1과 K2가 역으로 바뀌었다.
(3) 소레노이드 밸브는 고정. 오일 펌프를 끄고 칼을 누르면 끊는다. "클릭" 소리를 들으면 펌프를 켜고 칼을 상위 한계 위치로 들어라.
(1) 하부 경계가 잘못 조정되거나 스위치가 손상되었습니다.
(2) 소레노이드 밸브는 막혀있다. 오일 펌프를 끄고, 칼을 누르면 절단됩니다. "클릭" 소리를 들으면 펌프를 켜서 칼을 상위 한계 위치로 올립니다.
(1) 상한 한계 부적절하게 조정되거나 스위치가 손상되었습니다.
(2) K3와 K4가 뒤집어집니다.
(3) 소레노이드 밸브는 고착. 오일 펌프를 끄고 각각 리프트와 압력 유형을 누르십시오. "클릭"소리를 들었을 때 펌프를 켜서 폼을 상위 제한 위치로 올립니다.
(1) 하부 경계가 잘못 조정되거나 스위치가 손상되었습니다.
(2) K3와 K4가 뒤집어집니다.
(3) 솔레노이드 밸브가 고착. 오일 펌프를 끄고 압력 증대 타입을 누르십시오. "클릭"소리를 들었을 때 펌프를 켜고 칼을 상위 제한 위치로 들어갑니다.
| 외모 크기 | 8580 × 1550 × 1510mm |
| 전체 전력 | 4 + 5.5 KW |
| 원료의 두께 | 00.3~0.6mm |
| 생산성 | 0 - 2m/min |
| 셰프트 지름 | Φ70mm |
