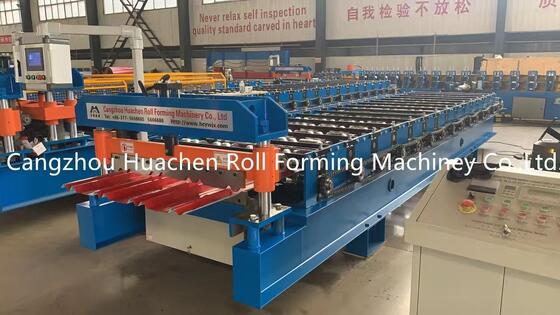

이 고성능 지붕판 롤 폼 머신 은 진열 철 지붕 패널 의 정밀 폼을 위해 설계 되었습니다.시스템은 최고 생산 효율을 위해 완전히 자동화된 PLC 제어 및 수압 절단 기능을 갖추고 있습니다..
| 매개 변수 | 사양 |
|---|---|
| 소재 종류 | PPGI/GI |
| 재료 두께 | 0.3-0.6mm |
| 재료 너비 | 1220mm |
| 롤러 스테이션 | 12 역 |
| 롤러 및 샤프트 재료 | 45# 강철 소화 및 접착 |
| 셰프트 직경 | Φ70mm |
| 절단자 재료 | CR12 |
| 드라이브 유형 | 체인 드라이브 |
| 생산 속도 | 15-20m/min |
| 전체 전력 | 5.5+5.5KW |
| 전압 | 380V 50Hz 3단계 (개정) |
| 5T 수동 듀콜러 |
 회전 동작에서 코일 재료를 지원합니다. 베어링 용량: 5T. 내부 지름: 470-530mm (조정 가능). 작동 중에 충돌 손상을 방지하기 위해 브레이크 장치를 포함합니다. |
|---|---|
| 먹이 테이블 & 사전 절단 |
롤 형식을 위한 올바른 위치로 가이드 코일. 재료의 색상이나 두께를 변경할 때 쉽게 사전 절단하기 위한 손-트랙 절단 장치를 포함한다. |
| 셰프 & 롤러 조립 |
완화 및 접착 처리 된 45 # 철강으로 제작되었습니다. 작업 중에 표면 경사 예방을위한 부드럽고 단단하고 노갈에 저항하는 롤러를 제공합니다. |
| 수압 펌프 스테이션 |
절단 메커니즘에 전력을 공급합니다. 46 # 수압 기름을 사용합니다. 최적의 기름 온도를 유지하기 위해 내부 순환 냉각을위한 냉각 팬을 갖추고 있습니다. 솔레노이드 밸브 브랜드: Huade. |
| 터치 스크린 제어 캐비닛 |
자동 및 수동 작동 모드를 특징으로 한다. 터치 스크린 인터페이스를 통해 목표 잎 길이와 양을 설정할 수 있다. 전기 부품: VFD (델타), 단속기 (Delixi),접촉기 (Delixi), 릴레이 (신링), PLC (델타), 트랜스포머 (델리시). |
| 압축 부문 & 커터 |
블레이드 재료: 높은 강도, 우수한 경화성, 우수한 마모 저항성을 가진 CR12 강철 |
| 출력 표 | 완제품을 수집합니다. 표면 손상을 입지 않고 제품을 전달하는 것을 촉진하기 위해 롤러를 장착합니다. |
체인: 2 세트
소레노이드 밸브: 1 세트
이동 스위치: 2 세트
오픈 엔드 프렌치 키: 2 세트
헥사곤 프렌치: 2 세트
카운터: 1 세트
레인치: 2 세트
오일 밀봉: 1 세트
