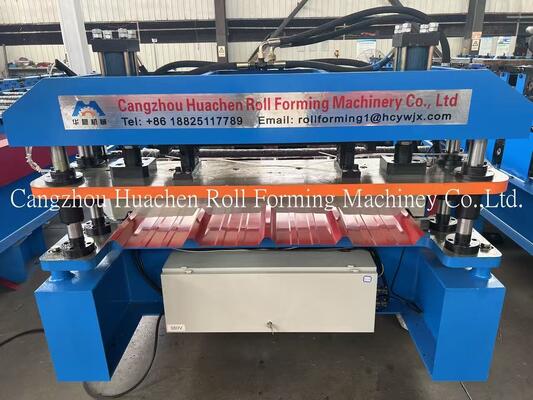

이 롤 성형 장비는 표준 스텝 타일 지붕 시트보다 향상된 성능을 제공하는 새로운 타일 모델인 알루미늄 메트코포 스텝 타일 지붕 시트를 생산합니다.
완전한 알루미늄 메트코포 스텝 타일 지붕 시트 생산 라인은 5톤 자동 전기 디코일러, 시트 가이드, 골판지 기계, 유압 커터, 지지 테이블 및 미쓰비시 PLC 컨트롤러를 포함합니다. 이 롤링 머신을 통해 작업자는 원하는 길이의 메트코포 스텝 타일을 생산할 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 재료 유형 | PPGI/GI |
| 두께 | 0.3-0.6mm |
| 폭 | 1200mm |
| 롤러 스테이션 | 11 스테이션 |
| 롤러 및 샤프트 재료 | 45# 강철 담금질 및 도금 |
| 샤프트 직경 | Φ70mm |
| 커터 재료 | CR12 |
| 구동 방식 | 체인 구동 |
| 속도 | 15-20m/min |
| 총 전력 | 5.5+5.5KW |
| 전압 | 380V 50Hz 3상 (맞춤형 가능) |
| 구성 요소 | 설명 및 사양 |
|---|---|
|
5T 수동 디코일러
|
코일을 지지하고 회전 운동을 가능하게 합니다. 베어링 용량: 5T. 내경: 470-530mm (요구 사항에 따라 조정 가능). 작동 중 충격으로 인한 기계 손상을 방지하기 위해 브레이크 장치가 장착되어 있습니다. |
|
공급 테이블 및 사전 커터
|
롤 성형을 위해 코일을 올바른 위치로 안내합니다. 색상 또는 두께를 변경할 때 편리한 사전 절단을 위한 수동 풀 절단 장치가 포함되어 있습니다. |
|
샤프트 및 롤러
|
재료: 45# 강철 담금질 및 도금. 가공된 롤러는 매끄럽고 단단하며 녹슬지 않습니다. 작동 중 시트에 긁힘을 남기지 않습니다. |
|
유압 펌프 스테이션
|
절단 작업을 위해 커터를 구동합니다. 유압 탱크는 46# 유압 오일을 사용합니다. 작동 중 높은 오일 온도 문제를 방지하기 위해 내부 순환 냉각을 위한 냉각 팬이 장착되어 있습니다. 솔레노이드 밸브 브랜드: Huade. |
|
터치 스크린 제어 캐비닛
|
자동 및 수동 모드를 제공합니다. 터치 스크린에서 단위 길이 및 수량을 설정할 수 있습니다. 간단하고 작동하기 쉽습니다. 전기 부품 브랜드:
|
|
프레스 섹션 및 커터
|
블레이드 재료: CR12. 높은 강도, 우수한 경화성 및 뛰어난 내마모성을 제공합니다. |
|
출력 테이블
|
성형된 제품을 수집합니다. 제품 긁힘 없이 제품 전달을 용이하게 하기 위해 롤러가 장착된 브래킷. |
| 부품 | 수량 |
|---|---|
| 체인 | 2 세트 |
| 솔레노이드 밸브 | 1 세트 |
| 여행 스위치 | 2 세트 |
| 오픈 엔드 렌치 | 2 세트 |
| 육각 렌치 | 2 세트 |
| 카운터 | 1 세트 |
| 렌치 | 2 세트 |
| 오일 씰 | 1 세트 |
디코일링 시트 → 가이딩 시트 → 커버링 필름 → 롤 성형 → 길이 측정 → 절단 시트 → 런아웃 테이블
