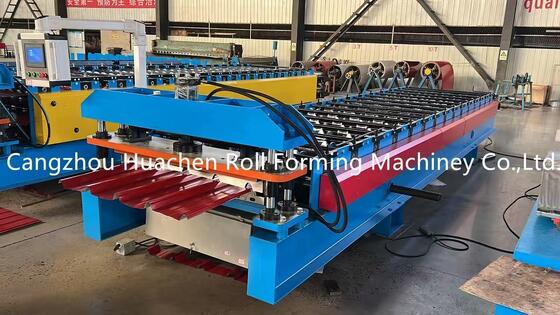

380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min

1SET
MOQ
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1220mm
Roller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 15-20m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases(can be customized)
강조하다:

기계를 형성 기와 롤

,

기계 냉간 성형 롤
기본 정보
원래 장소: Botou 허베이 성 중국
브랜드 이름: HC
인증: CE
모델 번호: HC18
결제 및 배송 조건
포장 세부 사항: 주요 기계는 판지 상자에 의해 발가벗습니다, 컴퓨터 통제 상자 포장됩니다
배달 시간: 삼십일
지불 조건: 미리 T/T에 의하여 30% 예금과 선적의 앞에 검사 확인 후에 70% 균형
공급 능력: 20 세트 / 월
제품 설명
380V 골판지 지붕 패널 롤 성형기 유압 제어 시스템
제품 개요

저희는 고객에게 강철 지붕 성형기를 제공하여 시장에서 독특한 위치를 확보했습니다. 이 강철 지붕 성형기는 고객의 최종 결함이 없도록 국제 표준을 준수하여 고품질 부품을 활용하여 전문가가 설계했습니다. 강철 지붕 성형기는 유명한 고객에게 공급하기 전에 다양한 매개변수에 대해 엄격하게 테스트됩니다. 이 기계는 다양한 사양으로 제공되며 고객의 요구에 따라 맞춤화할 수 있습니다.

주요 특징
  • 다중 롤 스테이션 보유
  • 공장 지붕 및 벽으로 널리 사용
  • 창고, 체육관, 전시 센터에도 사용
  • 쉬운 설치
  • 가볍고 고강도 마감

기계 사양
기계 설명 수량 배송 시간 컨테이너 유형
컬러 강철 지붕 패널 성형 기계 1 세트 보증금 수령 후 45일 40GP 1개

유약 타일은 건물에 널리 사용됩니다: 강철 구조 대규모 창고, 공장, 슈퍼마켓, 쇼핑몰, 무역 시장, 경기장, 휴가 마을, 요양원, 호텔, 빌라, 주거지 및 다양한 종류의 온실. 또한 고객의 요청에 따라 장비를 설계 및 제조할 수 있습니다.


작업 과정

언코일링 → 기계에 재료 공급 → 롤 성형 → 길이 측정 → 단계 형성 → 자동 절단 → 제품 수령


기술 매개변수
NO. 항목 매개변수
1 재료 유형: GI/PPGI
폭: 1220mm
두께: 0.3-0.6mm
2 롤러 스테이션 15개 스테이션
3 롤러 및 샤프트 재료 45# 강철 담금질 및 도금
4 샤프트 직경 Φ70mm
5 커터 재료 CR12
6 구동 유형 체인 구동
7 속도 15-20m/min
8 총 전력 5.5+5.5KW
9 전압 380V 50Hz 3상 (맞춤형 가능)

구성 요소 및 기술 세부 정보
5T 수동 디코일러
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 0
이 부분은 코일을 지지하는 데 사용됩니다. 그리고 코일을 회전 방식으로 만듭니다. 베어링 용량: 5T. 내경: 470-530mm (요구 사항에 따라 조정 가능). 기계 작동 시 충격으로 인한 기계 손상을 방지하기 위해 브레이크 장치를 설치했습니다.
공급 테이블 및 사전 커터
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 1
코일이 올바른 위치로 들어와 롤 성형 부분으로 들어가도록 안내합니다. 또한 수동 풀 절단 장치가 포함되어 있어 색상이나 두께를 변경하려는 경우 코일을 사전 절단하는 것이 편리합니다.
샤프트 및 롤러
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 2
재료는 45# 강철 담금질 및 도금입니다. 가공된 롤러는 매끄럽고 단단하며 녹슬지 않습니다. 작업 시 시트에 긁힘이 남지 않습니다.
유압 펌프 스테이션
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 3
이 펌프 스테이션의 목적은 커터가 절단 작업을 시작하도록 구동하는 것입니다. 유압 탱크는 46# 유압 오일을 사용합니다. 내부 순환 냉각이 가능한 냉각 팬이 장착되어 있어 작업 중 고온의 오일 온도에 오일 펌프 스테이션이 영향을 받지 않도록 합니다. 솔레노이드 밸브 브랜드: Huade
터치 스크린 제어 캐비닛
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 4
제어 캐비닛에는 자동 및 수동 모드의 두 가지 모드가 있습니다. 대상 시트의 단위 길이와 수량은 터치 스크린에서 설정할 수 있습니다. 시스템은 간단하고 작동하기 쉽습니다. 전기 부품 브랜드: VFD: Delta, 회로 차단기: Delixi, 접촉기: Delixi, 릴레이: Xinling, PLC: Delta, 변압기: Delixi
프레스 섹션 및 커터
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 5
블레이드 재료는 CR12입니다. 고강도, 더 나은 경화성 및 우수한 내마모성을 갖습니다.
출력 테이블
이 부분은 성형된 제품을 수집하는 데 사용됩니다. 브래킷에는 제품이 긁히지 않고 전달될 수 있도록 롤러가 장착되어 있습니다.

포함된 예비 부품
  • 체인: 2 세트
  • 솔레노이드 밸브: 1 세트
  • 여행 스위치: 2 세트
  • 오픈 엔드 렌치: 2 세트
  • 육각 렌치: 2 세트
  • 카운터: 1 세트
  • 렌치: 2 세트
  • 오일 씰: 1 세트

제품 갤러리
380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 6 380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 7 380V 굴곡형 지붕 패널 롤 포밍 머신, 수압 제어 시스템, 속도 15-20m/min 8
