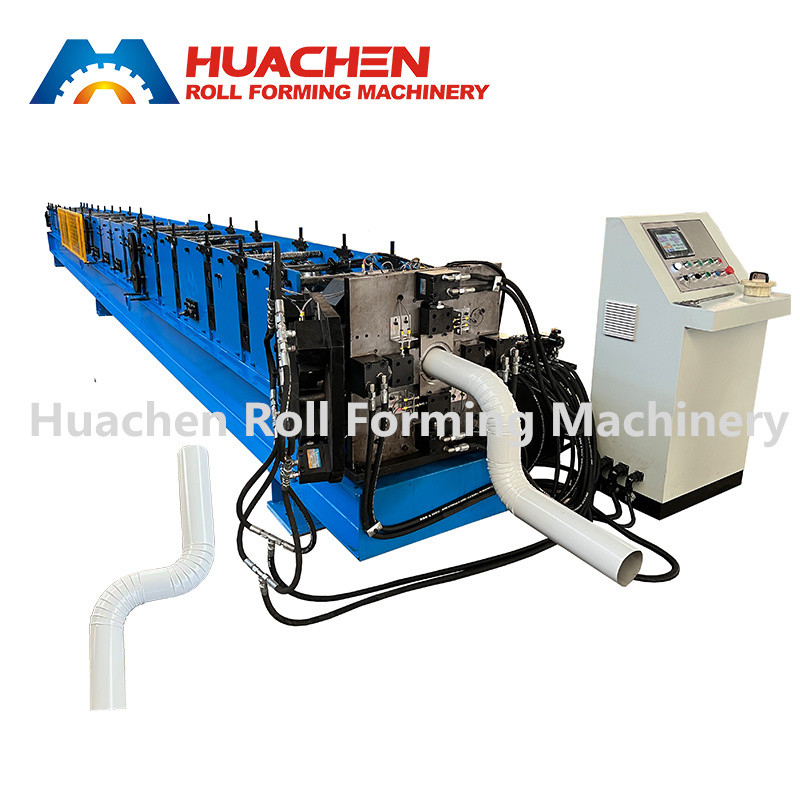

제품 상세 정보:
|
| 재료 유형: | PPGI/GI/알루미늄 | 물질 thickne: | 0.4-0.5mm |
|---|---|---|---|
| 재료너비: | 100 밀리미터 | 롤러 스테이션: | 18Stations |
| 롤러 및 샤프트 소재: | 45#강철 담금질 및 도금 | 커터 재료: | CR12 |
| 드라이브 유형: | 체인 구동 | 최대 성형 속도: | 2-15m/분 |
| 제어 시스템: | PLC 제어 | 전체 전력: | 7.5+5.5KW |
| 전압: | 380V 50Hz 3 단계 |
난주요 기술 매개 변수
|
소재 |
종류 |
GI/PPGI |
|
두께 |
0.4mm - 05mm |
|
|
너비 |
도면을 확인해 주세요. |
|
|
롤러 스테이션 |
20역 |
|
|
롤러 및 샤프트 재료 |
45# 크롬 처리 된 강철 |
|
|
셰프트 지름 |
Φ70mm |
|
|
절단자 재료 |
CR12 |
|
|
절단 방법 |
수압 절단 |
|
|
드라이브 유형 |
체인 드라이브 |
|
|
최대 형성 속도 |
10 ~ 15m/min |
|
|
제어 시스템 |
PLC 제어 |
|
|
전체 전력 |
5.5+55KW |
|
|
전압 |
380V50Hz 3P가시 |
|
|
꿰매기 방법 |
T그는 내쪽으로 접혀 꿰매. |
|
난작업 흐름
껍데기 를 찢는 것 → 재료 를 먹이는 것→롤 폼링 → 절단 → 수집
난구성 요소 &기술 매개 변수
수동 해제기
이 부분은 코일을 지지하는 데 사용됩니다.
그리고 회전하는 방식으로 코일을 만들죠.
운반 용량: 3T
내부 지름: 470-530mm
(수요에 따라 조정)
재료는 크롬 처리 된 45 # 스틸입니다.
가공 된 롤러는 부드럽고 단단하며 경직되지 않습니다.
작업할 때 시트 위에 긁힌 채 남기지 않습니다.
수압기펌프 스테이션
4을 사용합니다.6# 수압유.
이 펌프 스테이션의 목적은 절단 작업을 시작하기 위해 절단기를 제어하는 것입니다.
통제캐비닛
제어 캐비닛에는 자동 및 수동 두 가지 모드가 있습니다.
표적 화면의 단위 길이는 제어 캐비닛에서 설정할 수 있습니다.
이 시스템은 간단하고 사용하기 쉽습니다.
절단기
칼의 재료는 CR12입니다.
높은 강도, 더 나은 경화성과 좋은 마모 저항성.
출력 표
칼의 재료는 CR12입니다.
높은 강도, 더 나은 경화성과 좋은 마모 저항성.
