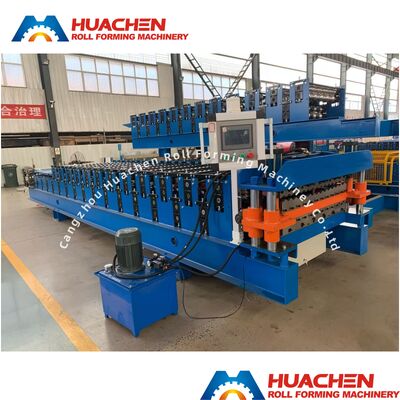

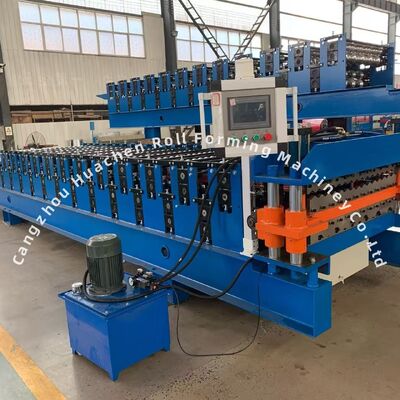

제품 상세 정보:
|
| 재료 유형: | PPGI/GI | 재료 두께: | 0.3-0.6mm |
|---|---|---|---|
| 재료 너비: | 상단: 1200mm; 아래로: 1220mm | 롤러 스테이션: | 상단: 12개 스테이션; 아래로:15개역 |
| 롤러 및 샤프트 재질: | 45# 강철 담금질 및 도금 | 샤프트 직경: | φ70mm |
| 커터 재질: | CR12 | 드라이브 유형: | 체인 드라이브 |
| 속도: | 15m/분 | 총 전력: | 5.5+5.5KW |
| 전압: | (주문형인) 380V 50Hz 3 단계 | ||
| 강조하다: | 금속 롤 포밍 머신,시트 금속 기계 형성 롤 |
||
| 포장에 관한 세부 사항 |
1- 철회로 컨테이너를 단단히하고 천사의 철로 컨테이너를 굽는 기계 2. 메인 형성 기계와 UN 코일러는 벌거벗은 (당신이 필요하면 우리는 또한 방수 플라스틱으로 포장 할 수 있습니다) 3. PLC 제어 시스템과 모터 펌프는 방수 종이 덮개로 포장됩니다 |
|---|---|
| 배달 세부 사항 | 사전 지불 후 15-20 일 |
| 매개 변수 | 사양 |
|---|---|
| 소재 종류 | PPGI/GI |
| 두께 | 0.3-0.6mm |
| 너비 | 위쪽: 1200mm; 아래쪽: 1220mm |
| 롤러 스테이션 | 위쪽: 12 역; 아래쪽: 15 역 |
| 롤러 및 샤프트 재료 | 45# 강철 소화 및 접착 |
| 셰프트 지름 | Φ70mm |
| 절단자 재료 | CR12 |
| 드라이브 유형 | 체인 드라이브 |
| 속도 | 15m/min |
| 전체 전력 | 5.5+5.5KW |
| 전압 | 380V 50Hz 3단계 (자격화 할 수 있습니다) |
| 구성 요소 | 설명 |
|---|---|
|
5T 수동 듀콜러
|
이 부분은 코일을 지탱하고 코일을 회전 방식으로 만드는 데 사용됩니다.
|
|
먹이 테이블 & 사전 절단
|
코일을 올바른 위치로 안내하고 롤 형성 부분으로 향합니다. 색이나 두께가 변경될 때 편리한 사전 절단을위한 손 당기 절단 장치를 포함합니다. |
|

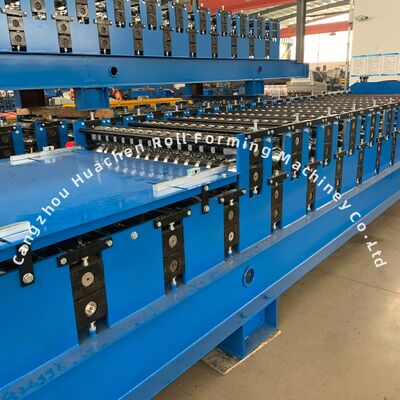

셰프 & 롤러
|
재료는 45 # 스틸 quenching and Plating. 처리 된 롤러는 부드럽고 단단하며 경직하지 않습니다. 작업 할 때 시트 위에 경색을 남기지 않습니다. |
|
수압 펌프 스테이션
|
절단 작업을 시작 하려면 절단기를 구동 합니다. 수압 탱크는 46 # 수압 오일을 사용합니다.내부 순환 냉각을 위한 냉각 팬을 장착하여 오일 펌프 스테이션이 작업 중에 높은 오일 온도에 영향을 받지 않도록 보장합니다.. 소레노이드 밸브 브랜드: Huade |
|
터치 스크린 제어 캐비닛
|
제어 캐비닛에는 자동 및 수동 두 가지 모드가 있습니다. 표적 된 잎의 단위 길이와 양은 터치 스크린에서 설정 할 수 있습니다. 시스템은 간단하고 조작이 쉽습니다. 전기 부품 브랜드:
|
|
압축 부문 & 커터
|
칼의 재료는 CR12입니다. 높은 강도, 더 나은 경화성 및 좋은 마모 저항성. |
|
출력 표
|
이 부분은 형성 된 제품을 수집하는 데 사용됩니다. 브래킷은 스크래치되지 않고 제품을 전송하는 것을 촉진하기 위해 롤러가 장착되어 있습니다. |
| 부분 | 양 |
|---|---|
| 체인 | 2 세트 |
| 소레노이드 밸브 | 1 세트 |
| 이동 스위치 | 2 세트 |
| 오픈 엔드 프렌치 키 | 2 세트 |
| 헥사곤 프렌치 | 2 세트 |
| 카운터 | 1 세트 |
| 랜치 | 2 세트 |
| 오일 밀봉 | 1 세트 |
맞춤형 이중 계층 지붕 타일 롤 형성 기계 프로세스 흐름:
디코일러 → 공급 및 안내 → 롤 형식 → 수압 압축 → 수압 절단 → 제품 종료 테이블
