제품 상세 정보:
|
| 유형: | 15 KW 주전원을 가진 특별한 U 도리 단면도를 위한 기계를 형성하는 강철 U 도리 목록 | 롤러: | 14 |
|---|---|---|---|
| 롤러 재료: | 45번 스틸 | 보증: | 12개월 |
| 하이 라이트: | 기계를 형성 도리 롤,성형 기계를 압연 |
||
| 1. 제품 설명 |
(1).간략한 소개

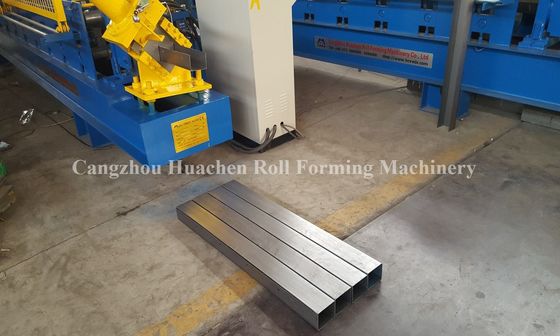

만든 도리 C Purlin Roof Steel Profile Roll Forming Machine은 본체 응력에 널리 사용됩니다.
공장, 창고, 기관차 창고와 같은 중대형 건축의 구조,
격납고, 전시관.경제적이고 효율적인 건축 자재로 알려져 있습니다.
강철 C 도리에는 다음과 같은 기능이 있습니다.
NS. 가벼운 무게, 저렴한 비용;
NS. 작동하기 쉬운: 도리는 실제 필요에 따라 형성되고 펀칭될 수 있습니다.
그리고 직접 설치할 수 있습니다.

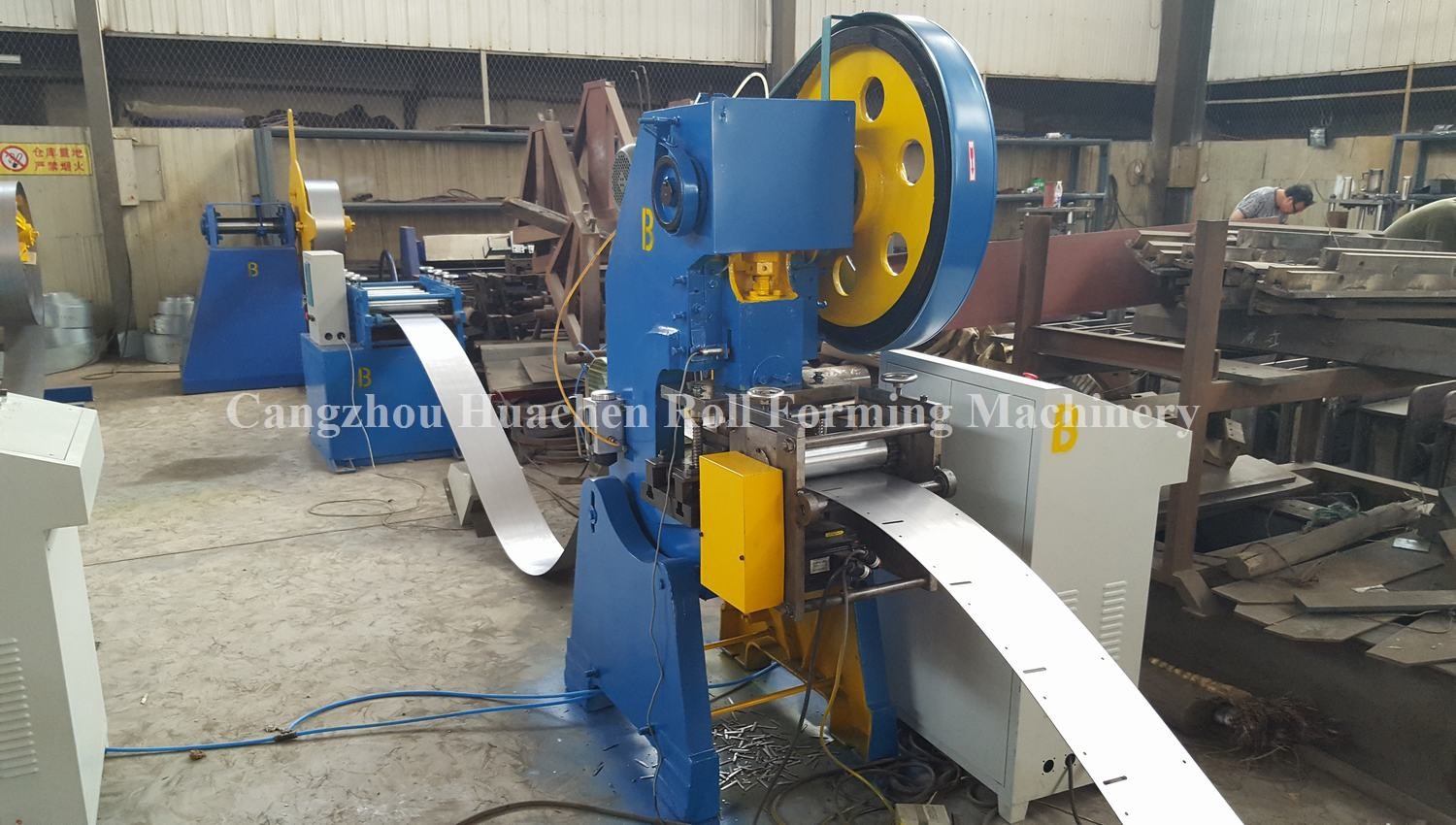

(2).롤 성형 기계의 작업 흐름
코일 디코일링-코일 이송-레벨링-롤 성형-펀칭(옵션)-길이 측정-시트
커팅 시트 지지
(3).기술적 세부 사항
장군
| 적합한 재료 | 시간ot 압연 스트립 강, Q235 또는 이와 동등한 것 |
| 재료 두께 | 1.5-3.0mm |
| 재료 폭 | 175-465mm |
| 치수 | 약 10.0*1.2*1.75m(L*W*H) , 도면에 따라 |
| 작업 공간 | 약 20.0*2.7m(L*W) |
|
의 길이 그 종잇장 |
필요에 따라 길이를 설정할 수 있습니다. PLC에 의해 제어됩니다. 어느 보장할 수 있습니다 정확도 ±1mm의. |
| 절단 |
세트에 올 때 자동으로 중지 및 절단 길이 |
나. 구성품 세부사항
| 롤러 재질 | 고급 45# 강철.경질 크롬 도금, 0.05mm. |
| 메인 프레임 | 400# 강철.더 안정적이고 흔들림이 없습니다. |
| 중간 플레이트 |
16mm.우리는 안정성을 보장하기 위해 더 두꺼운 판을 사용합니다 우리 제품의. |
| 성형 단계 | 도면에 따르면 11-16. |
| 샤프트 재질 | Φ70 mm, 고급 45# 강철. |
|
처리 과정: 템퍼링 마무리 선삭, 높은 강성, 변형하기 어렵습니다. |
|
|
절단 블레이드 재질 |
Cr12, 경도 HRC60-62. |
| 처리 과정: 열처리-평면 마모-와이어 전극 절단. |
다. 전기부품
| 적당한 힘 | 380V, 50Hz, 3상 또는 필요에 따라. |
| 화면 | 7인치 터치스크린으로 조작이 간편합니다. |
| PLC | 델타 DVP14ES |
|
습기 등 다양한 조건에 잘 적응하며, 전자기 교란. |
|
| 주파수 변환기 |
델타 VFD-M.절단하기 전에 속도를 늦추는 장점이 있으며, 길이 정확도(±1mm, 산업 표준 ±3mm보다 훨씬 우수함). |
|
길이 측정 장치 |
일본산 오므론. |
| 높은 정확도와 안정성이 특징입니다. |
우리의 장점
참조 프로필 그림
