제품 상세 정보:
|
인증: | CE ISO | 유형: | 유리 타일 지붕 시트 |
---|---|---|---|
제어 시스템: | PLC 제어 | 원료 두께: | 0.3-0.6mm |
판매 후: | 해외에서 서비스할 수 있는 엔지니어 | 포장: | 표준 수출 패키지 |
커터 재료: | Cr12 | ||
하이 라이트: | 롤 성형 장비,기계를 형성 기와 롤 |

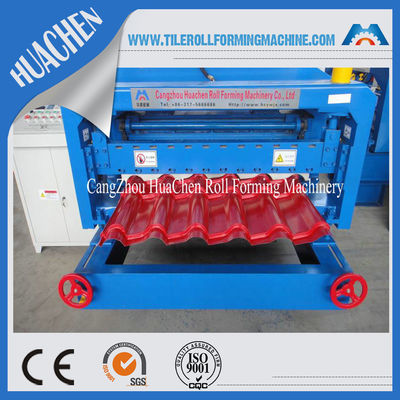

7.5 Kw 4 - 8 M/최소 형성 속도를 가진 물결 모양 판금 회전 장비
빠른 세부 정보:
이 기계는 일련의 제품 프로필에서 단계 타일을 연속적으로 롤 성형하고 누르는 데 사용됩니다.길이를 설정하거나 무제한으로 설정할 수 있으며 각 단계의 깊이는 10~30mm로 조정 가능합니다.
이 기와 롤 성형 라인은 유압 단일 헤드 유형 언코 일러, 롤 성형 주 기계, 유압 성형 타일 기계, 유압 자동 절단기, 제품 런 아웃 테이블, PLC 자동 제어 캐비닛으로 구성됩니다.
기계의 구성
롤 포밍 메인 머신 ........................................... 1대
절단 시스템...........................................................................................1 단위
프레스 시스템 ...........................................................................1 단위
수동 디코일러 ........................................................................... 1개
제어판 ...........................................................................................1 유닛
유압 스테이션 ........................................................................... 1대
수동 출력 테이블 ........................................................................... 2개
예비 도구 ........................................................................................................... 한 상자
신청:
이 라인에서 생산되는 컬러 스틸 타일은 아름답고 우아하며 고상해 보입니다.그들은 정원과 같은 공장, 호텔, 전시장, 별장, 토목 건축 등의 지붕으로 널리 사용됩니다.
명세서:
1: 코일 폭: 프로파일까지
2: 작업 속도: 4-8 m/min
3: 롤 스테이션: 18-24 스테이션
4: 롤러 재질: 45# 강철, 광택 처리 및 크롬 코팅
5: 메인 샤프트 재질: 45﹟forge 스틸 직경 롤러: Ф75mm
6: 주 전원: 7.5kw
7: 성형 두께: 0.3mm-0.8mm 컬러 스틸
8: 전송: 체인에 의해 1.2 인치 단일 라인
9: 압박 체계: Cr12 물자를 채택하십시오
10: 기계 크기: 약 9500x1600x1200(mm) L x W x H
11: 무게: 약 8000Kgs
12: 색상: 블루
13: 판매자는 테스트 기계에 재료를 제공할 것이며, 최종 제품은 최대 3-5m이어야 합니다.제품이 서명된 제품과 같으면 판매자는 기계 테스트를 중지합니다.
14: 기계는 새로운 역을 채택합니다(이러한 역은 매우 강하고 수명이 더 깁니다)
15: 기계에는 4개의 350mm 높이 다리가 있어야 합니다(나사로 연결).
16: 먹이기 및 가이드: 45# 재료를 채택하고 먹이기 크기를 조정하는 동쪽입니다
17: 완전한 기계는 덮개를 채택합니다: 운영자의 안전을 보장합니다.
18: 절단:
(1) 유압 절단
(2) 성형 후 절단 : 롤 성형 후 시트를 원하는 길이로 절단
(3) 절단 동작: 메인 기계가 자동으로 멈추고 절단이 수행됩니다.절단 후 주 기계가 자동으로 시작됩니다.
(4) 블레이드 재질: Cr12 열처리
(5) 길이 측정: 자동 길이 측정
(6) 길이의 공차: 3m +/- 1.5mm
기술 프로세스
Decoiling - 공급 및 가이드 - 롤 성형 ---- 프레스 --- 길이로 절단 - 제품 포장 설명서
