| 매개변수 | 사양 |
|---|---|
| 재질 종류 | PPGI/GI |
| 두께 | 0.3-0.6mm |
| 폭 | 1000mm |
| 롤러 스테이션 | 상단: 11개 스테이션; 하단: 12개 스테이션 |
| 롤러 및 샤프트 재질 | 45# 강철 담금질 및 도금 |
| 샤프트 직경 | Φ70mm |
| 커터 재질 | CR12 |
| 구동 방식 | 체인 구동 |
| 속도 | 15m/min |
| 총 전력 | 5.5+5.5KW |
| 전압 | 380V 50Hz 3상 (맞춤 설정 가능) |
|
5T 수동 디코일러
 |
이 부분은 코일을 지지하고 코일을 회전시키는 데 사용됩니다.
|
|
피딩 테이블 및 사전 커터
|
코일을 올바른 위치로 안내하고 롤 성형 부분으로 보냅니다. 색상 또는 두께 변경 시 편리한 사전 절단을 위한 수동 절단 장치 포함. |
|

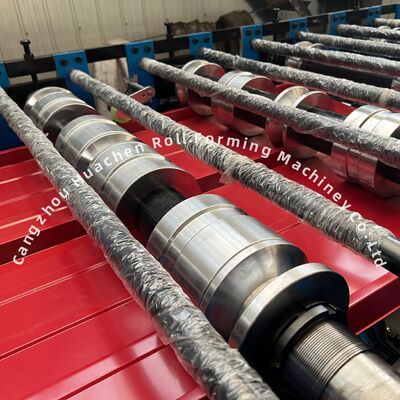

샤프트 및 롤러
|
재질은 45# 강철 담금질 및 도금입니다. 가공된 롤러는 매끄럽고 단단하며 녹슬지 않습니다. 작업 시 시트에 흠집을 남기지 않습니다. |
|
유압 펌프 스테이션
|
커터가 절단 작업을 시작하도록 구동합니다. 유압 탱크는 46# 유압유를 사용합니다. 작업 중 높은 오일 온도에 의해 오일 펌프 스테이션이 영향을 받지 않도록 내부 순환 냉각을 위한 냉각 팬 장착 솔레노이드 밸브 브랜드: Huade |
|
터치스크린 제어 캐비닛
|
제어 캐비닛에는 자동 및 수동 두 가지 모드가 있습니다. 목표 시트의 단위 길이와 수량을 터치스크린에 설정할 수 있습니다. 시스템은 간단하고 작동하기 쉽습니다. 전기 부품 브랜드:
|
|

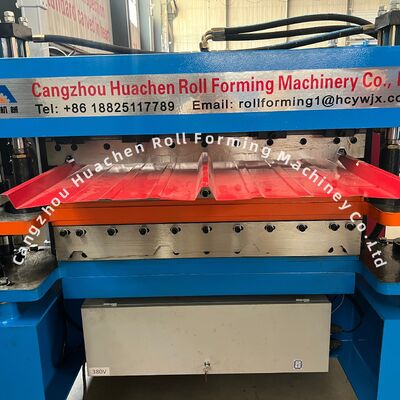

프레싱 섹션 및 커터
|
블레이드 재질은 CR12입니다. 높은 강도, 더 나은 경화성 및 우수한 내마모성을 가집니다. |
|

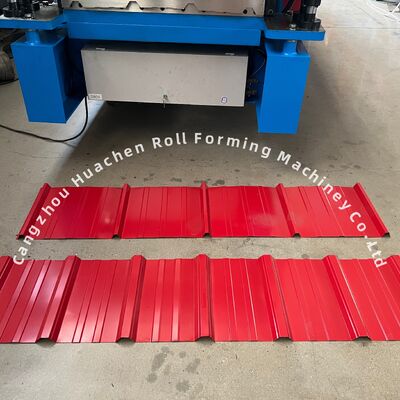

출력 테이블
|
이 부분은 성형된 제품을 수집하는 데 사용됩니다. 브래킷에는 제품이 긁히지 않고 앞으로 나아가는 것을 용이하게 하는 롤러가 장착되어 있습니다. |
| 부품 | 수량 |
|---|---|
| 체인 | 2 세트 |
| 솔레노이드 밸브 | 1 세트 |
| 리미트 스위치 | 2 세트 |
| 오픈 엔드 렌치 | 2 세트 |
| 육각 렌치 | 2 세트 |
| 카운터 | 1 세트 |
| 렌치 | 2 세트 |
| 오일 씰 | 1 세트 |
